وقتی نقشه یک سازه فلزی روی میز است و باید بین چند مقطع فولادی یکی را برای اسکلت، قاب یا ساپورت انتخاب کرد، خیلی وقت ها انتخاب نهایی ناودانی است. دلیلش هم روشن است؛ این مقطع هم وزن قابل قبولی دارد و هم در برابر بار خمشی رفتار خوبی نشان می دهد. در پروژه هایی که هم لوله کشی صنعتی و هم اسکلت فلزی با هم پیش می رود، معمولا کنار لوله مانیسمان که برای خطوط انتقال استفاده می شود، همین مقطع هم به شکل ساپورت و هم به شکل قاب نگهدارنده وارد کار می شود.
مسئله اصلی خیلی از خریداران این است که نمی دانند کدام نوع ناودانی برای کارشان مناسب است؛ سبک یا سنگین، ساده یا مشبک. در سازه هایی که الزام مقاومت در برابر حریق دارند، معمولا در کنار قاب های فلزی ورق آتشخوار هم استفاده می شود تا هم استحکام مکانیکی و هم ایمنی سازه تامین شود. در ادامه این راهنما قدم به قدم نشان می دهیم چطور بر اساس نیاز واقعی پروژه، نوع درست را انتخاب کنید.

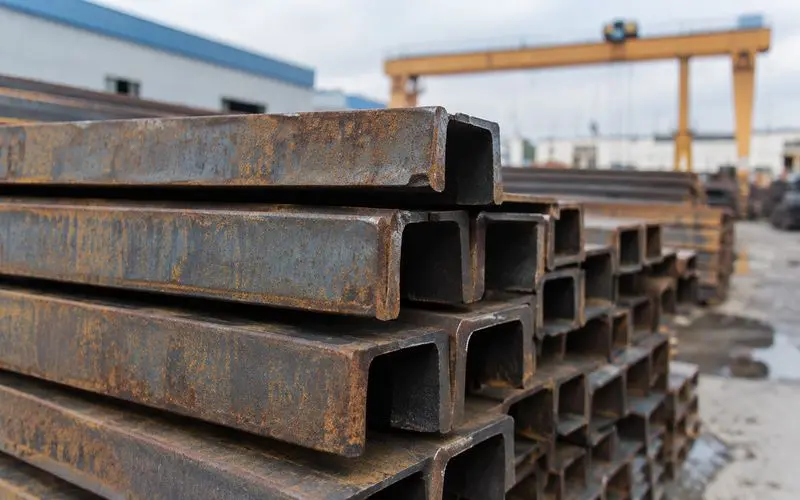

ناودانی چیست و چرا انتخاب نوع آن اهمیت دارد
ناودانی یک مقطع فولادی با سطح مقطع U شکل است که از یک جان افقی و دو بال عمودی تشکیل شده و در دسته پروفیل های باز قرار می گیرد. همین شکل هندسی باعث می شود این مقطع بتواند بارهای خمشی و فشاری را به خوبی تحمل کند، بدون اینکه وزن زیادی به سازه اضافه کند. انتخاب اشتباه نوع آن می تواند هم هزینه پروژه را بالا ببرد و هم در بلندمدت باعث افت ایمنی سازه شود. به همین دلیل قبل از خرید، باید کاربرد نهایی، بار وارده و شرایط محیطی را دقیق مشخص کرد. در ادامه هر یک از این معیارها را جداگانه بررسی می کنیم تا تصمیم گیری ساده تر شود.
ساختار و اجزای اصلی ناودانی
هر قطعه از دو بخش اصلی تشکیل شده؛ جان که بخش افقی و اصلی مقطع است و بال که دو بخش عمودی در دو طرف جان قرار دارند. زاویه و شکل بال ها است که تعیین می کند یک نمونه در گروه UPE قرار بگیرد یا UPN. هرچه ضخامت جان و بال بیشتر باشد، مقاومت مقطع در برابر پیچش و خمش هم بالاتر می رود. برای همین وقتی مشخصات فنی این محصول را می بینید، اول باید به همین دو بخش و اندازه هایشان دقت کنید، نه فقط به سایز کلی.
انواع ناودانی از نظر شکل ظاهری

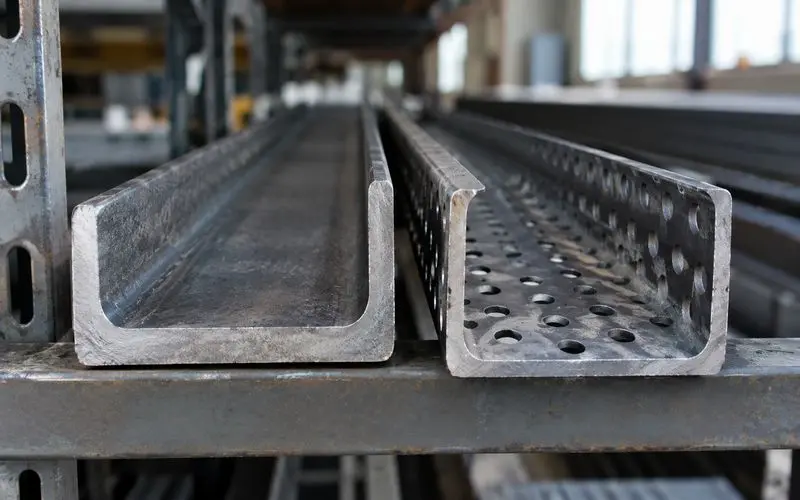

از نظر ظاهر، ناودانی را می توان به دو دسته ساده و مشبک تقسیم کرد که هرکدام برای کار متفاوتی ساخته شده اند. نوع ساده سطحی یکپارچه و بدون سوراخ دارد و بیشتر در جایی که استحکام حرف اول را می زند، مثل پل های باربر و اسکلت اصلی ساختمان، به کار می رود. نوع مشبک روی جان و بال هایش سوراخ های منظم دارد که عبور کابل، لوله یا اتصال با پیچ و مهره را ساده می کند. اگر پروژه شما نیاز به اتصالات زیاد و قابل تنظیم دارد، مشبک گزینه بهتری است؛ اما اگر هدف صرفا تحمل بار سنگین است، نوع ساده انتخاب درست تری خواهد بود.
انواع ناودانی از نظر وزن؛ سبک در برابر سنگین
دسته بندی دیگر این مقطع بر اساس وزن آن نسبت به جدول استاندارد اشتال انجام می شود. نمونه سبک وزنی کمتر از عدد ثبت شده در این جدول دارد و برای کاربردهایی مثل پارتیشن، چارچوب و سازه های غیرباربر مناسب است. ناودانی سنگین که به آن ناودانی اروپایی هم می گویند، دقیقا مطابق جدول اشتال تولید می شود و ضخامت و استحکام بیشتری دارد. تفاوت اصلی این دو در همین ضخامت جان و بال است، همان چیزی که هم وزن نهایی را تعیین می کند و هم قیمت را. برای سازه های صنعتی سنگین و پروژه های باربر بزرگ، نوع سنگین انتخاب مطمئن تری است و ریسک کمتری برای پیمانکار دارد. جدول زیر تفاوت این دو نوع را خلاصه می کند:
| ویژگی | ناودانی سبک | ناودانی سنگین |
|---|---|---|
| وزن | وزن نسبت به جدول اشتال کمتر از استاندارد | مطابق استاندارد |
| ضخامت جان و بال | کمتر | بیشتر |
| کاربرد اصلی | چارچوب، پارتیشن، سازه سبک خرپا، ستون، سازه صنعتی سبک | سازه‌های صنعتی و پروژه‌های بزرگ |
| قیمت نسبی | پایین‌تر | بالاتر |
استانداردهای رایج ناودانی
ناودانی در دنیا با چند استاندارد مشخص تولید می شود که شناخت آن ها هنگام خرید کمک زیادی می کند. استاندارد اروپایی DIN 1026 پایه اصلی طبقه بندی UPN و UPE است و ابعاد، وزن و تلرانس مجاز هر سایز را مشخص می کند. استاندارد فرانسه NFA 45-255 و استاندارد مقاومت در برابر خوردگی DIN EN ISO 12944-3 هم در کنار DIN 1026 برای کنترل کیفیت استفاده می شوند. وقتی فاکتور خرید را بررسی می کنید، حتما به این استانداردها اشاره شده باشد تا از تطابق محصول با نقشه مهندسی مطمئن شوید. نبود این ارجاع در فاکتور، معمولا نشانه پایین بودن کیفیت تولید است.
روش های تولید ناودانی؛ فابریک و پرسی
این محصول به دو روش اصلی فابریک و پرسی تولید می شود که هرکدام مزیت خودشان را دارند. در روش فابریک، شمش فولادی گرم شده و از میان غلتک های نورد عبور می کند تا شکل نهایی U بگیرد؛ محصول این روش معمولا استحکام یکنواخت تری دارد. در روش پرسی، ورق فولادی با دستگاه پرس خم می شود و به همین شکل درمی آید که برای تولید سایزهای سفارشی و غیراستاندارد انعطاف بیشتری دارد. اگر پروژه شما نیاز به سایز خاص و کم تیراژ دارد، نوع پرسی راحت تر تامین می شود؛ اما برای پروژه های بزرگ، نوع فابریک هم از نظر قیمت و هم از نظر زمان تحویل اقتصادی تر است.
سایز بندی ناودانی
سایز این مقطع معمولا با ارتفاع جان آن که برحسب سانتی متر است شناخته می شود؛ یعنی وقتی می گویند ناودانی ۱۰، منظور ارتفاع جان به اندازه ده سانتی متر است. سایزهای رایج بازار از ۵ تا ۲۸ متغیر هستند و هرچه سایز بالاتر برود، هم وزن و هم توان تحمل بار افزایش پیدا می کند. طول شاخه های تولیدی هم معمولا ۶ یا ۱۲ متر است و انتخاب طول به نوع حمل و محل نصب بستگی دارد. پیش از خرید بهتر است وزن هر متر آن را از جدول استاندارد استعلام بگیرید تا هزینه حمل هم از قبل مشخص باشد و در بودجه پروژه غافلگیری پیش نیاید.
کاربردهای ناودانی در صنایع مختلف
این مقطع به خاطر ترکیب استحکام، وزن مناسب و قیمت مقرون به صرفه، در طیف گسترده ای از صنایع کاربرد دارد. در ادامه مهم ترین این کاربردها را بر اساس نوع صنعت مرور می کنیم تا مشخص شود در هر بخش کدام نوع گزینه بهتری است.

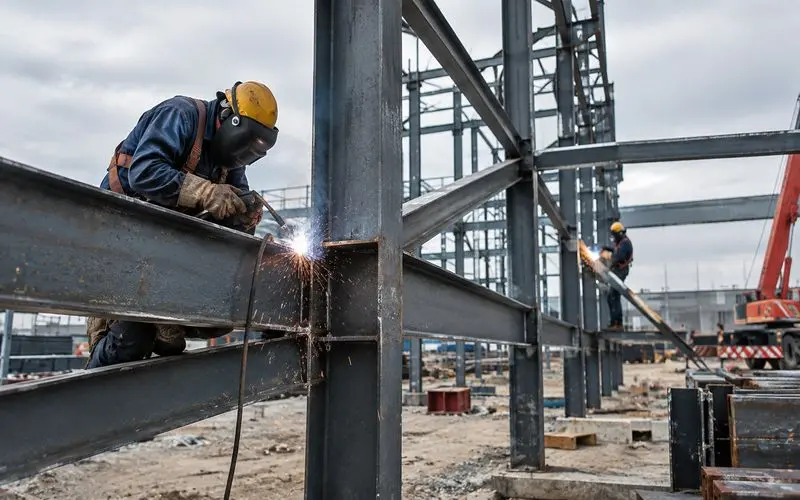

ساختمان سازی و اسکلت فلزی
در ساختمان سازی، نوع سنگین بیشتر برای ساخت خرپا، ستون و بادبند به کار می رود، چون باید بار اصلی سازه را تحمل کند. انواع سبک تر هم در ساخت چارچوب درب و پنجره، نمای ساختمان و سقف های کاذب استفاده می شوند. در تعمیر بناهای قدیمی هم از این محصول برای مهاربندی دیوارها و جلوگیری از فروریزش استفاده می شود. انتخاب بین سبک و سنگین در این بخش کاملا به نقش سازه ای قطعه در نقشه بستگی دارد و باید با محاسبات مهندس سازه هماهنگ باشد.
صنایع خودروسازی و شاسی
در خودروسازی، نمونه های سنگین برای ریل های اصلی شاسی که ستون فقرات خودرو محسوب می شوند به کار می روند. انواع سبک تر هم برای نگهدارنده موتور، رادیاتور و قطعات جانبی استفاده می شوند. این تفاوت وزن باعث می شود هم استحکام لازم تامین شود و هم وزن کلی خودرو بیش از حد بالا نرود. در ساخت تریلر و کامیون هم همین منطق انتخاب سبک یا سنگین رعایت می شود تا مصرف سوخت هم منطقی بماند.
صنایع نفت، گاز و پتروشیمی
در این صنایع، ناودانی بیشتر در ساخت سازه های نگهدارنده لوله، مخازن و تجهیزات دیده می شود. به دلیل مواجهه با رطوبت و مواد شیمیایی، معمولا نوع گالوانیزه یا استیل ترجیح داده می شود تا خوردگی زودتر سراغش نیاید. در این کاربرد اغلب به عنوان ساپورت لوله و پایه تجهیزات سنگین عمل می کند. برای سکوهای نفتی و مخازن ذخیره هم به دلیل استحکام بالاتر از نوع سنگین استفاده می شود.
ماشین آلات و تجهیزات صنعتی
در ساخت کانوایر، پرس و دستگاه های برش، ناودانی معمولا نقش پایه و قاب اصلی دستگاه را دارد. نوع مشبک هم به خاطر امکان اتصال آسان با پیچ و مهره، در قفسه های صنعتی و پالت های فلزی کاربرد زیادی پیدا کرده است. وزن کم این نوع نسبت به حالت ساده، جابه جایی و نصب آن را هم راحت تر می کند. برای خط تولید هایی که نیاز به تنظیم مکرر دارند، مشبک بودن یک مزیت عملی محسوب می شود که هزینه نگهداری را هم پایین می آورد.
ناودانی، نبشی و تیرآهن؛ فرق کاربرد کدام است
بسیاری از خریداران تازه کار بین این سه مقطع سردرگم می شوند، در حالی که هرکدام برای شرایط متفاوتی طراحی شده اند. تیرآهن به خاطر مقطع I شکل، مقاومت خمشی بالاتری دارد و برای دهانه های بزرگ و بارهای سنگین تر انتخاب اول است. ناودانی وقتی وارد میدان می شود که نیاز به مقاومت خوب همراه با وزن کمتر و امکان اتصال از سه طرف باز مقطع باشد. نبشی هم بیشتر برای مهاربندی و اتصالات زاویه دار مناسب است، نه برای تحمل بار اصلی سازه. قاعده ساده این است؛ هرجا مقاومت تیرآهن لازم نیست ولی سبکی و انعطاف اهمیت دارد، همین مقطع انتخاب منطقی تری خواهد بود.
چه زمانی باید سراغ ناودانی سنگین برویم؟
تشخیص زمان استفاده از نوع سنگین معمولا با محاسبات بار سازه شروع می شود، نه با سلیقه شخصی. اگر قطعه قرار است بار اصلی خرپا، ستون یا بادبند اصلی سازه را تحمل کند، ناودانی سنگین با ضخامت بیشتر انتخاب درستی است. در پروژه های صنعتی بزرگ، پل سازی و سازه های دریایی هم به دلیل بار محیطی بالا، همین نوع ترجیح داده می شود. اما اگر قطعه فقط نقش پشتیبان یا غیرباربر دارد، رفتن سراغ نوع سنگین فقط هزینه اضافه به پروژه تحمیل می کند و توجیه فنی ندارد.
نکات کاربردی برای خرید ناودانی مناسب
قبل از سفارش ناودانی، چند نکته عملی می تواند از اشتباه گران هزینه در پروژه جلوگیری کند:
- ابتدا نوع کاربرد را مشخص کنید؛ باربر اصلی یا صرفا پشتیبان و غیرباربر
- سایز را بر اساس ارتفاع جان و جدول وزن استاندارد انتخاب کنید، نه صرفا حدس
- برای محیط مرطوب یا شیمیایی، نوع گالوانیزه یا استیل را در اولویت بگذارید
- مطابقت با استاندارد DIN 1026 یا معادل آن را در فاکتور خرید بخواهید
- هزینه حمل را با توجه به وزن بالای نوع سنگین از قبل محاسبه کنید
رعایت این نکات باعث می شود هم از نظر فنی و هم از نظر اقتصادی، ناودانی مناسب پروژه انتخاب شود. غفلت از هرکدام از این موارد، معمولا در مرحله نصب یا بازرسی فنی خودش را نشان می دهد و اصلاح آن بعد از اجرا هزینه چند برابری دارد.
جمع بندی؛ انتخاب ناودانی بر اساس نیاز واقعی پروژه
در نهایت، انتخاب درست ناودانی به سه سوال ساده برمی گردد؛ قطعه چه باری را تحمل می کند، در چه محیطی نصب می شود و چقدر بودجه برای آن در نظر گرفته شده است. جواب این سه سوال مشخص می کند باید سراغ نوع سبک بروید یا سنگین، ساده یا مشبک، فابریک یا پرسی. اگر هنوز در انتخاب نوع یا سایز مناسب ناودانی مردد هستید، می توانید مشخصات فنی پروژه خود را برای تیم فنی ایران دمیر ارسال کنید تا بر اساس جدول استاندارد و کاربرد واقعی، بهترین گزینه را پیشنهاد بدهند و از خرید اشتباه جلوگیری شود.
سوالات متداول
آیا می شود ناودانی سبک را به جای سنگین در بخش باربر اصلی سازه استفاده کرد؟
معمولا توصیه نمی شود، چون نوع سبک ضخامت و استحکام کمتری نسبت به عدد ثبت شده در جدول اشتال دارد. جایگزینی این دو باید حتما با محاسبات مهندسی و تایید طراح سازه انجام شود، نه صرفا برای کاهش هزینه خرید.
طول شاخه های ناودانی موجود در بازار معمولا چقدر است؟
اکثر نمونه های موجود در دو طول رایج ۶ و ۱۲ متر عرضه می شوند و انتخاب بین این دو به نوع حمل و محل نصب بستگی دارد. نوع سنگین در بیشتر موارد فقط در طول ۱۲ متری تولید و عرضه می شود.
برای ساپورت لوله در خطوط صنعتی، معمولا از چه نوع ناودانی استفاده می شود؟
در خطوط لوله کشی صنعتی، نوع گالوانیزه یا استیل به دلیل مقاومت بهتر در برابر رطوبت و خوردگی ترجیح داده می شود. سایز آن بر اساس وزن لوله و فاصله ساپورت ها محاسبه و انتخاب می شود.
