لوله کیسینگ چیست ؟ بررسی جامع و نکات فنی

وقتی برای یک چاه سفارش لوله می دهید، فروشنده اول از همه قطر، گرید و نوع رزوه را می پرسد و بسیاری از خریداران همین جا گیر می کنند. لوله کیسینگ محصولی نیست که فقط با یک قیمت و یک اندازه معرفی شود؛ هر رشته آن برای مرحله مشخصی از چاه طراحی می شود و اگر مشخصاتش با شرایط زمین نخواند، هزینه اشتباه را بعداً باید در عمق چاه پرداخت کرد. این لوله ها معمولاً بدون درز هستند و از نظر ساخت به خانواده لوله مانیسمان نزدیک اند، یعنی لوله ای که بدنه اش جوش طولی ندارد و فشار را یکنواخت تر تحمل می کند. در ادامه می بینید هر بخش از مشخصات لوله کیسینگ چه معنایی دارد و در سفارش دقیقاً چه چیزی را باید صریح بنویسید.

لوله فقط بخشی از سبد خرید یک پروژه حفاری است. اگر تجهیزات جانبی مثل قیف ها، ناودانی های انتقال خرده های حفاری یا سطوح در معرض سایش هم بر عهده شماست، برای همین قطعات معمولاً ورق آتشخوار انتخاب می شود که در برابر ساییدگی بهتر از ورق ساده دوام می آورد. خرید هماهنگ این اقلام از یک تأمین کننده هم زمان تحویل را کوتاه می کند و هم مسئولیت تطبیق مشخصات را روی یک نقطه نگه می دارد. با این حال، تصمیم اصلی هنوز با لوله کیسینگ است، چون بخش بزرگی از هزینه و ریسک پروژه به همین انتخاب گره خورده است.

نقش لوله کیسینگ در پایداری چاه

لوله کیسینگ که به آن لوله جداری هم می گویند، بعد از حفاری هر مرحله وارد چاه می شود و با سیمان کاری در جای خود ثابت می ماند. کار اصلی آن نگه داشتن دیواره در برابر ریزش، جدا کردن لایه های آب شیرین از سیال حفاری و ساختن مسیر امن برای ادامه عملیات است. برخلاف ابزارهای موقت، لوله کیسینگ تا پایان عمر چاه همان جا می ماند و بیرون آوردنش عملاً هزینه بر یا ناممکن است. پس پیش از پرسیدن قیمت لوله کیسینگ، اول مشخص کنید این رشته قرار است در کدام مرحله و تا چه عمقی برود.

تفاوت لوله کیسینگ با تیوبینگ و لوله های معمولی

خریدار تازه کار گاهی سه محصول را با هم اشتباه می گیرد و همین اشتباه سفارش را از مسیر خارج می کند. پیش از هر چیز باید لوله دیواره چاه، لوله داخل چاه و لوله عمرانی را از هم جدا کنید. شناختن مرز بین آن ها ساده است و در چند دقیقه جلوی یک خرید نادرست را می گیرد.

لوله کیسینگ در برابر تیوبینگ

تیوبینگ لوله باریک تری است که داخل لوله کیسینگ پایین می رود و سیال تولیدی از میان آن به سطح می رسد. عمر آن کوتاه تر است و در صورت فرسودگی می شود آن را بیرون کشید و عوض کرد. لوله کیسینگ اما دیواره دائمی چاه است و فشار خاک و سیالات اطراف را تحمل می کند. اگر سفارش شما برای دیواره چاه است، هرگز با مشخصات تیوبینگ جلو نروید.

لوله کیسینگ در برابر لوله درزدار معمولی

برای عبور از زیر جاده یا ریل و عبور دادن کابل و لوله، گاهی از لوله درزدار فولادی با عنوان کیسینگ یا غلاف استفاده می شود و به همین دلیل نام آن با لوله چاه یکی شمرده می شود. اما لوله کیسینگ چاه نفت و گاز معمولاً لوله بدون درز است و بر پایه استاندارد API 5CT تولید می شود و ملاحظات آزمون و رزوه اش با لوله درزدار عمرانی فرق دارد. پس هنگام درخواست قیمت باید بنویسید کاربرد نهایی چاه است یا غلاف عبور. این یک جمله ساده، فاصله قیمت و مشخصات دو محصول را از ابتدا روشن می کند.

انواع لوله کیسینگ بر اساس مرحله حفاری

یک چاه معمولاً با چند رشته پی در پی جداره گذاری می شود و هر رشته قطر و وظیفه خودش را دارد. رشته اول بزرگ ترین قطر را دارد و هرچه پایین تر می رویم قطر کمتر می شود. جدول زیر نقش هر نوع لوله کیسینگ را کنار هم می گذارد تا در گفتگو با تأمین کننده منظور خود را دقیق بیان کنید.

رشته هادی و سطحی

رشته هادی زمانی لازم است که خاک سطحی ناپایدار باشد و بدون آن دهانه چاه با شستشوی گل حفاری فرو می ریزد. رشته سطحی روی همین پایه می نشیند و مانع نفوذ سیال حفاری به آب های شیرین می شود. در این دو بخش، لوله کیسینگ با قطر بزرگ و ضخامت متناسب با طول کوتاه مطرح است، نه گرید بسیار بالا. اگر بودجه محدود است، صرفه جویی هوشمندانه را از همین لوله کیسینگ سطحی شروع کنید، نه از رشته بهره برداری.

رشته میانی و بهره برداری

در چاه های عمیق، لایه هایی با فشار غیرعادی وجود دارد و رشته میانی جلوی تجمع فشار و فوران ناگهانی را می گیرد. رشته بهره برداری هم مستقیماً با سیال مخزن در تماس است و باید هم فشار و هم محیط خورنده را تحمل کند. به همین دلیل بیشترین حساسیت در انتخاب گرید و رزوه مربوط به این دو رشته است. اگر مخزن گاز ترش دارد، لوله کیسینگ بهره برداری را از ابتدا با استاندارد مقاوم در برابر ترکیبات گوگردی سفارش دهید.

لوله آستری

لوله آستری تا دهانه چاه ادامه پیدا نمی کند و انتهای بالایی آن داخل رشته قبلی آویزان می ماند. مزیت آن این است که طول کمتری لوله می خرید و سیمان کاری کوتاه تر می شود. این گزینه وقتی مناسب است که فقط بخش پایینی چاه به جداره جدید نیاز دارد. در چنین حالتی مقایسه مصرف لوله بین کیسینگ کامل و آستری معمولاً تفاوت قابل توجهی در هزینه نهایی نشان می دهد.

گرید فولاد در لوله کیسینگ؛ ترجمه حروف و اعداد

روی مشخصات یک لوله کیسینگ حرفی مثل J یا N و بعد از آن عددی مثل ۵۵ یا ۸۰ می بینید که به آن گرید می گویند. عدد پس از حرف، حداقل استحکام تسلیم فولاد را بر حسب هزار پوند بر اینچ مربع نشان می دهد؛ یعنی فشاری که لوله پیش از تغییر شکل دائمی تحمل می کند. هرچه عدد بالاتر باشد، لوله کیسینگ مقاوم تر است اما معمولاً گران تر هم می شود. پس هدف انتخاب بالاترین گرید نیست، بلکه انتخاب گریدی است که با عمق و فشار شما بخواند.

• H40 و J55: برای چاه های کم عمق و رشته های سطحی که بار زیادی ندارند.
• K55 و N80: انتخاب رایج برای رشته های میانی و بهره برداری در عمق متوسط.
• L80: وقتی سیال خورنده یا گاز ترش در کار است، به شرط مطابقت با استاندارد مربوط.
• P110: برای چاه های عمیق تر و فشار بالا، با قیمت بالاتر.

در تصمیم گیری، اول فشار و عمق را مشخص کنید و بعد گرید را انتخاب کنید. اگر طراح چاه گرید مشخصی داده، آن را بدون مشورت تغییر ندهید، چون تفاوت کوچک در گرید می تواند رفتار لوله در برابر خوردگی را هم عوض کند. یک لوله کیسینگ با گرید پایین در چاه پرفشار، گران ترین گزینه ممکن است، چون خرابی آن هزینه های جبران بسیار بالاتری دارد.

نوع اتصال و رزوه اتصال

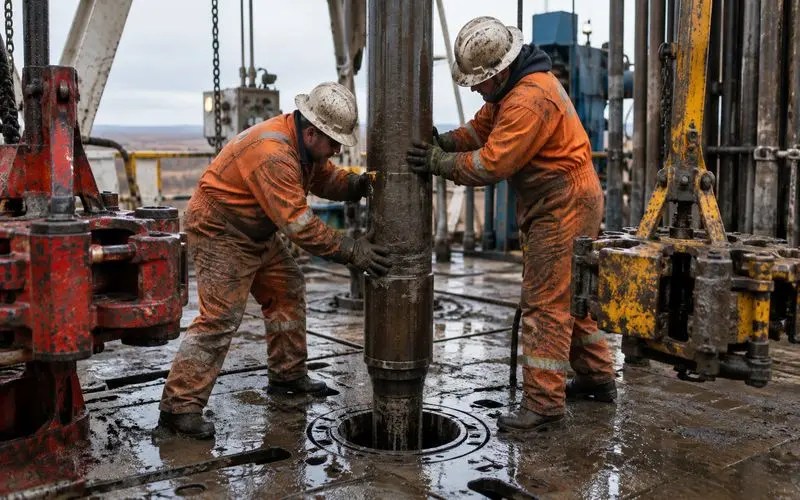

هر شاخه لوله کیسینگ با رزوه به شاخه بعدی وصل می شود و از جوشکاری روی خط چاه خبری نیست. رایج ترین رزوه ها سه دسته اند: رزوه گرد کوتاه، رزوه گرد بلند و رزوه ذوزنقه ای که به ترتیب با STC و LTC و BTC شناخته می شوند. رزوه بلند نسبت به کوتاه سطح درگیری بیشتری دارد و بار کششی بیشتری را تحمل می کند، و رزوه ذوزنقه ای برای رشته های سنگین و بلند مناسب تر است. اگر چاه گازی دارید و آب بندی گاز اهمیت دارد، باید سراغ اتصال های ویژه یا پریمیوم بروید که مهر و موم فلزی دارند.

هنگام سفارش، رزوه اتصال را همراه با گرید و وزن در یک ردیف بنویسید، برای مثال ۹ و ۵/۸ اینچ، ۴۰ پوند بر فوت، گرید N80، رزوه LTC. این یک جمله کامل و بدون ابهام است که تأمین کننده را وادار می کند دقیقاً همان کالا را پیشنهاد دهد. قطر خارجی لوله کیسینگ در همین استاندارد از حدود ۴ و نیم اینچ تا ۲۰ اینچ تعریف شده است، پس عدد قطر را هم حتماً با واحد اینچ ذکر کنید.

استانداردهای لوله کیسینگ

استاندارد پایه برای لوله کیسینگ و تیوبینگ، API 5CT است و معادل بین المللی آن ISO 11960 نام دارد. این استاندارد ابعاد، گریدها، ترکیب شیمیایی، خواص مکانیکی و آزمون ها را تعریف می کند. رزوه ها هم بر پایه استاندارد API 5B اندازه گیری و کنترل می شوند. در سفارش، به جای نوشتن جمله کلی «استاندارد دارد»، نام استاندارد و ویرایش مورد نظر را بخواهید.

• API 5CT یا ISO 11960: مشخصات لوله جداری و تیوبینگ.
• NACE MR0175 و ISO 15156: انتخاب مواد برای محیط های دارای گاز ترش.
• API 5B: رزوه و کنترل ابعادی اتصال ها.

نبودن گواهی یا نام استاندارد در پیش فاکتور، نشانه ای است که باید قبل از پرداخت روشن شود. از فروشنده گواهی کیفیت کارخانه را بخواهید و شماره ذوب یا دسته تولید را با علائم روی لوله تطبیق دهید. این کار چند دقیقه طول می کشد و می تواند از ورود لوله نامرتبط به پروژه جلوگیری کند.

لوله کیسینگ برای چاه آب و پروژه های عمرانی

همه چاه ها نفت و گاز نیستند و لوله کیسینگ در چاه آب، ژئوتکنیک و پروژه های معدنی هم به کار می رود. در چاه آب، فشار و خوردگی معمولاً کمتر است و برای همین لوله کیسینگ با گرید پایین تر یا لوله فولادی ساده تر با ضخامت مناسب کفایت می کند. معیار انتخاب در این حالت عمق چاه، شیمی آب و روش نصب است، نه گرید بالا. خریدار چاه آب که می خواهد صرفه جویی کند، باید ابتدا تحلیل آب را داشته باشد، چون آب شور یا اسیدی عمر یک لوله ساده را به شدت کم می کند.

در پروژه های ژئوتکنیک و معدنی، لوله کیسینگ نقش نگهدارنده موقت یا دائمی برای دیواره گمانه را دارد. اگر نصب موقت است، وزن و قابلیت بازیابی اهمیت پیدا می کند؛ اگر دائمی است، مقاومت در برابر زنگ زدگی مهم تر می شود. پیش از سفارش، زمان مورد انتظار ماندن لوله در زمین را مشخص کنید و به فروشنده بگویید، چون همین یک پارامتر می تواند انتخاب فولاد و پوشش را تغییر دهد.

عوامل مؤثر بر قیمت لوله کیسینگ

قیمت لوله کیسینگ عدد ثابتی نیست و با چند عامل هم زمان جابه جا می شود. گرید فولاد، قطر، ضخامت جداره و نوع رزوه مستقیم ترین اثر را دارند. علاوه بر آن، نرخ فولاد، کشور سازنده، شرایط تأمین و میزان موجودی انبار هم روی رقم نهایی اثر می گذارند. مقایسه دو قیمت وقتی معنا دارد که مشخصات هر دو کاملاً یکسان باشد، وگرنه عدد کمتر ممکن است به گرید پایین تر یا رزوه ضعیف تر برگردد.

• گرید و نوع فولاد (کربنی یا آلیاژی)
• قطر خارجی، وزن بر فوت و ضخامت جداره
• نوع رزوه و اتصال
• محدوده طول شاخه ها؛ بازه بلندتر یعنی اتصال کمتر برای یک رشته
• مبدأ تولید، گواهی ها و شرایط بازار فولاد

هنگام مقایسه، نه فقط قیمت هر شاخه، که هزینه کل رشته را حساب کنید. رشته ای که از شاخه های بلندتر ساخته شود، تعداد اتصال کمتری دارد و همین می تواند زمان لوله گذاری را کم کند. برای برآورد دقیق، برگه مشخصات سفارش خود را برای تأمین کننده بفرستید و یک قیمت روز بگیرید.

چک لیست خرید لوله کیسینگ

یک سفارش موفق از یک لیست کوتاه اما دقیق شروع می شود. اگر این موارد را قبل از تماس با فروشنده آماده کنید، هم پاسخ بهتری می گیرید و هم از رفت و برگشت های بی نتیجه جلوگیری می کنید.

1. مرحله چاه یا کاربرد نهایی (چاه نفت و گاز، چاه آب، غلاف عبور).
2. قطر خارجی به اینچ و وزن بر فوت یا ضخامت جداره.
3. گرید فولاد و در صورت نیاز الزام محیط ترش.
4. نوع رزوه و وجود محافظ رزوه در دو سر لوله.
5. بازه طول شاخه ها (R1 تا R3).
6. استاندارد و ویرایش مورد نظر، همراه با گواهی کیفیت کارخانه.
7. مقدار سفارش، محل تحویل و زمان لازم برای رسیدن به پروژه.

هر مورد بالا یک ابهام را از سفارش لوله کیسینگ حذف می کند. هنگام تحویل، علائم چاپ شده روی بدنه را با گواهی تطبیق دهید و وضعیت رزوه ها را بازرسی کنید. اگر لوله کیسینگ با این علائم نخواند، تحویل را نپذیرید و مغایرت را کتبی ثبت کنید.

حمل و نگهداری تا لحظه نصب

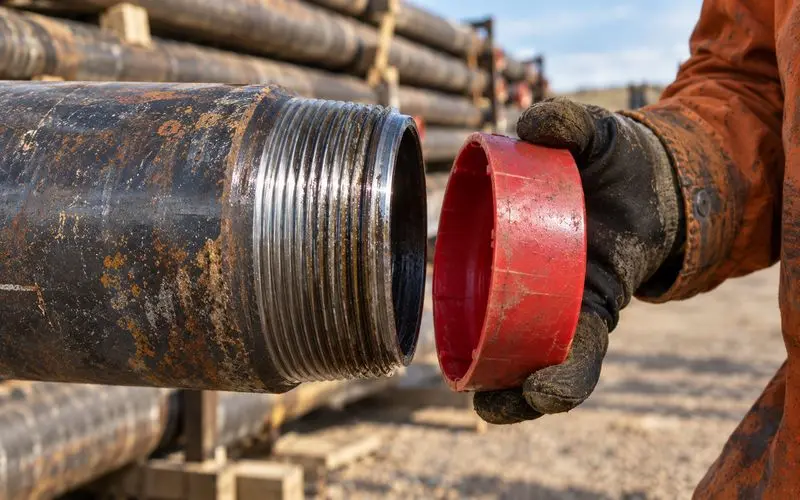

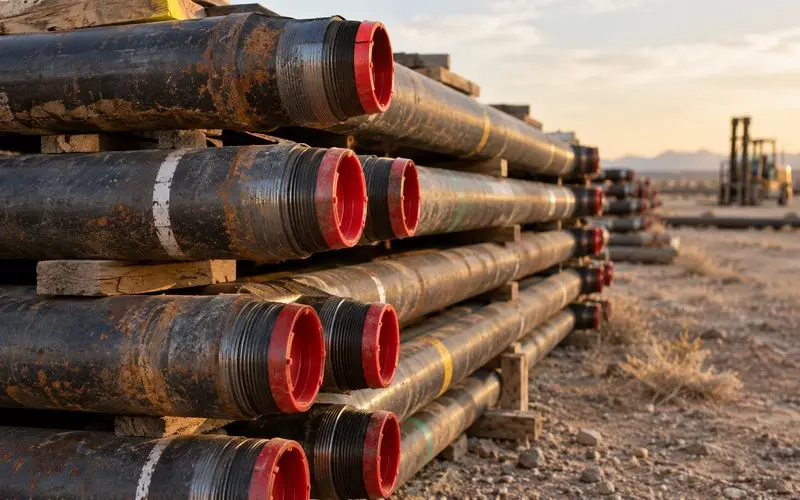

بخش قابل توجهی از عیب های رزوه پیش از ورود لوله به چاه و هنگام حمل و انبار ایجاد می شود. ضربه به سر لوله، خاک و رطوبت روی رزوه و روی هم چیدن نادرست، می تواند اتصال را از کار بیندازد. به همین دلیل لوله کیسینگ را روی تکیه گاه های چوبی و با فاصله از زمین نگه دارید و تا لحظه نصب، محافظ رزوه را برندارید. اگر پروژه شما چند هفته بعد شروع می شود، شرایط انبار موقت را هم در توافق با فروشنده مشخص کنید.

جمع بندی

انتخاب درست لوله کیسینگ از یک سؤال ساده شروع می شود: این رشته در کدام مرحله چاه قرار می گیرد و چه فشار و محیطی را تحمل می کند؟ وقتی این پاسخ روشن شد، گرید، رزوه، قطر و استاندارد به شکل منطقی انتخاب می شوند و قیمت هم قابل مقایسه می شود. از این راهنما به عنوان فهرستی برای سفارش لوله کیسینگ استفاده کنید و مشخصات خود را قبل از هر خرید روی کاغذ بیاورید. اگر پروژه شما آماده است، برگه مشخصات لوله کیسینگ را برای کارشناسان ایران دمیر بفرستید تا بر پایه آن، پیشنهاد و قیمت دقیق دریافت کنید.

سوالات متداول

برای یک چاه آب کشاورزی کم عمق، از کدام لوله کیسینگ استفاده کنم؟

برای چاه کم عمق معمولاً لوله کیسینگ با گرید پایین یا لوله فولادی مناسب با ضخامت کافی کفایت می کند و نیازی به گریدهای گران قیمت نیست. عمق چاه، شیمی آب و روش نصب تعیین کننده اند. پیش از خرید، تحلیل آب را داشته باشید تا خوردگی احتمالی پیش بینی شود.

از کجا بفهمم لوله کیسینگ تحویلی با مشخصات سفارش من یکی است؟

علائم چاپ شده روی بدنه شامل قطر، گرید و نام استاندارد را با پیش فاکتور و گواهی کیفیت کارخانه مقایسه کنید. رزوه ها باید سالم و دارای محافظ باشند. هر مغایرتی را پیش از تخلیه به صورت کتبی ثبت کنید.

برای چاه عمیق، رزوه LTC بهتر است یا BTC؟

رزوه BTC معمولاً برای رشته های سنگین و بلند مناسب تر است چون بار کششی بیشتری تحمل می کند. رزوه LTC از STC مقاوم تر است و در عمق های متوسط انتخاب رایجی به شمار می رود. انتخاب نهایی به وزن رشته و نظر طراح چاه بستگی دارد.
