بیشتر مشکلاتی که بعد از اجرای شبکه فاضلاب یا مسیر تخلیه ایجاد میشوند، از خود لوله شروع نمیشوند؛ نقطه ضعف معمولاً محل اتصال است. انتخاب نادرست اتصالات لوله پلیکا میتواند باعث نشتی، گرفتگی، کاهش سرعت تخلیه یا حتی نیاز به تخریب بخشی از مسیر شود. به همین دلیل، شناخت منطق انتخاب اتصال اهمیت بیشتری از صرفاً خرید یک زانو یا سهراهی دارد؛ درست همانطور که در سیستمهای صنعتی انتخاب لوله مانیسمان باید متناسب با شرایط کاری انجام شود.
در پروژههایی که چند نوع سیستم لولهکشی کنار هم قرار دارند، توجه به جنس، مسیر، فشار و شرایط کاری اهمیت بیشتری پیدا میکند. اتصالات لوله پلیکا معمولاً برای تغییر مسیر، ایجاد انشعاب، اتصال دو شاخه و مسدود کردن انتهای خطوط استفاده میشوند و هر قطعه باید متناسب با طراحی شبکه انتخاب شود؛ همان دقتی که هنگام بررسی مشخصات ورق آتشخوار برای کاربردهای دمایی و صنعتی لازم است.
نکته مهم این است که بازار اتصالات لوله پلیکا تنوع زیادی دارد، اما همه قطعات برای هر کاربردی مناسب نیستند. تفاوت زاویه زانو، نوع اتصال، قطر اسمی و کیفیت ساخت میتواند عملکرد کل شبکه را تغییر دهد. در این مقاله، بهجای توضیحهای ابتدایی، روی انتخاب فنی، کاربرد واقعی و اشتباهاتی تمرکز میکنیم که در خرید و اجرای اتصالات لوله پلیکا اهمیت دارند.
اتصالات لوله پلیکا را بر اساس مسیر انتخاب کنید، نه فقط قطر
یکی از اشتباهات رایج هنگام خرید اتصالات لوله پلیکا این است که انتخاب تنها بر اساس قطر لوله انجام شود. قطر اهمیت زیادی دارد، اما مسیر جریان و نوع کاربری نیز تعیینکننده هستند. برای مثال، در یک مسیر فاضلابی، انتخاب زانوی ۹۰ درجه در نقطهای که امکان استفاده از تغییر مسیر نرمتر وجود دارد، میتواند احتمال تجمع رسوبات را افزایش دهد.
در استانداردهای سیستمهای PVC-U نیز ابعاد اتصالات، قطر خارجی و مشخصات محل اتصال اهمیت مشخصی دارند. برای نمونه، سایزهای متداول سیستمهای PVC-U از قطرهای کوچکتر مانند ۳۲ و ۴۰ میلیمتر تا قطرهای بزرگتر مانند ۱۱۰، ۱۶۰ و بالاتر تعریف میشوند و تطابق دقیق ابعاد اتصال با لوله بخشی از عملکرد صحیح شبکه است.
هنگام انتخاب اتصالات لوله پلیکا بهتر است ابتدا نقشه مسیر را بررسی کنید و سپس به سه سؤال پاسخ دهید:
- مسیر قرار است مستقیم ادامه پیدا کند یا تغییر جهت دارد؟
- آیا باید انشعاب جدید ایجاد شود؟
- آیا قطر دو بخش شبکه یکسان است؟
- پاسخ این سه سؤال معمولاً نوع اصلی اتصال موردنیاز را مشخص میکند.

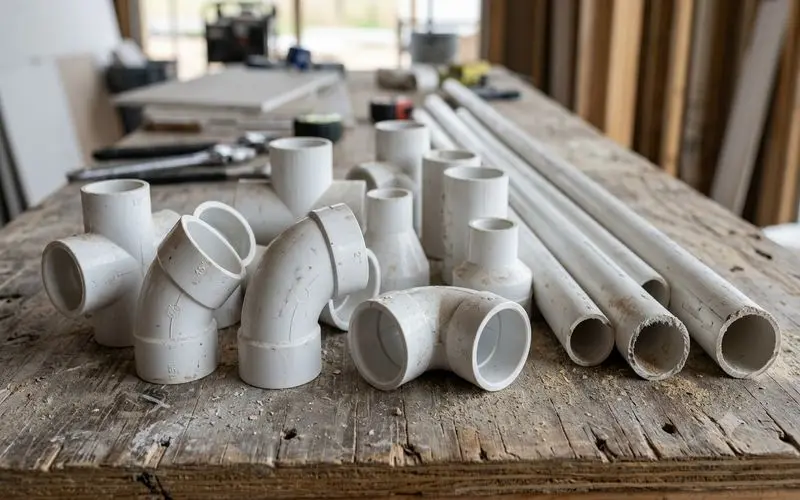

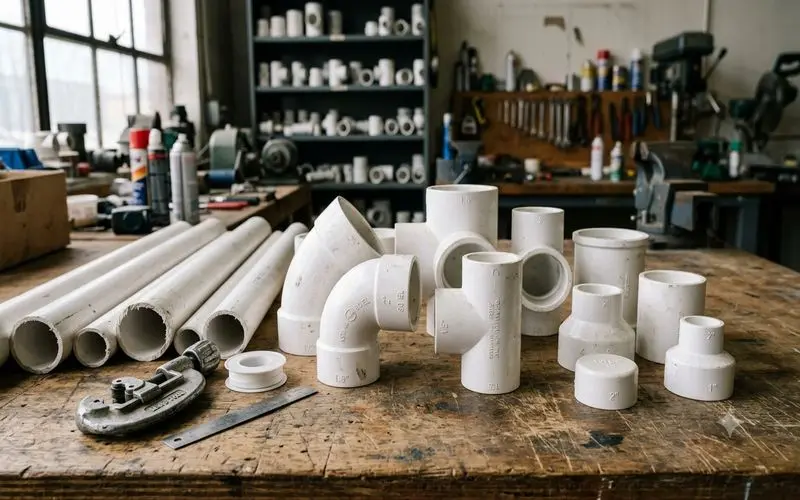

انواع اتصالات لوله پلیکا و کاربرد واقعی هرکدام
تنوع اتصالات لوله پلیکا باعث میشود تقریباً برای هر تغییر در مسیر لولهکشی، قطعه مشخصی وجود داشته باشد. زانو، سهراهی، تبدیل، موفه و درپوش از مهمترین قطعات این مجموعه هستند. در بازار ایران نیز معمولاً این دستهبندی بهعنوان اجزای اصلی لوله و اتصالات پلیکا شناخته میشود.
شناخت کاربرد هر قطعه، خرید اتصالات لوله پلیکا را دقیقتر میکند و از استفاده چند اتصال غیرضروری برای انجام یک وظیفه جلوگیری خواهد کرد.
زانو لوله پلیکا
زانو یکی از پرمصرفترین اتصالات لوله پلیکا برای تغییر جهت مسیر است. این قطعه معمولاً در زوایای مختلف، بهویژه ۴۵ و ۹۰ درجه، استفاده میشود. انتخاب زاویه باید با توجه به مسیر جریان انجام شود.
در مسیرهایی که عبور جریان و کاهش احتمال رسوب اهمیت دارد، استفاده از چند تغییر مسیر حسابشده میتواند عملکرد بهتری نسبت به ایجاد یک شکست ناگهانی داشته باشد. استانداردهای PVC-U نیز برای اتصالات مختلف مانند زانوهای ۹۰ و ۴۵ درجه، ابعاد و طولهای طراحی مشخصی در نظر میگیرند.
در انتخاب اتصالات لوله پلیکا از نوع زانو، فقط به زاویه ظاهری توجه نکنید. کیفیت قالبگیری، یکنواختی دیواره و تطابق قطر داخلی نیز اهمیت دارند.
سهراهی لوله پلیکا
سهراهی برای ایجاد انشعاب در مسیر اصلی استفاده میشود. این قطعه در شبکههای فاضلاب ساختمانی کاربرد زیادی دارد، زیرا چند مسیر را به یک خط اصلی متصل میکند.
انتخاب سهراهی نامناسب میتواند جهت ورود جریان را مختل کند. به همین دلیل، هنگام انتخاب اتصالات لوله پلیکا باید به جهت انشعاب و موقعیت نصب توجه شود. سهراهی مناسب برای یک مسیر عمودی لزوماً بهترین گزینه برای یک خط افقی نیست.
در پروژههای واقعی، بهتر است قبل از خرید تعداد و نوع سهراهی، مسیر انشعابات روی نقشه مشخص شود. این کار باعث میشود تعداد اتصالات لوله پلیکا اضافی کاهش پیدا کند و اجرای شبکه منظمتر باشد.
تبدیل لوله پلیکا
تبدیل زمانی استفاده میشود که قطر دو بخش از شبکه یکسان نباشد. برای مثال، ممکن است یک انشعاب با قطر کمتر به خط اصلی با قطر بزرگتر متصل شود.
تبدیل مناسب باید با قطر واقعی لوله هماهنگ باشد. استفاده از قطعهای که صرفاً «تقریباً» با سایز لوله هماهنگ است، ریسک نشتی یا اتصال ناقص را افزایش میدهد.
در انتخاب اتصالات لوله پلیکا از نوع تبدیل، به قطر اسمی هر دو طرف دقت کنید. تفاوت میان سیستمهای اندازهگذاری و برندهای مختلف نیز میتواند در پروژههای حساس اهمیت داشته باشد.
موفه یا رابط اتصال
موفه برای اتصال دو بخش لوله یا تعمیر بخشی از مسیر استفاده میشود. این قطعه در پروژههایی که نیاز به افزایش طول خط یا اصلاح یک قسمت از شبکه وجود دارد، کاربرد زیادی دارد.
یکی از مزیتهای مهم موفه در مجموعه اتصالات لوله پلیکا، سادهتر شدن تعمیرات است. بهجای تعویض یک بخش طولانی از مسیر، میتوان قسمت آسیبدیده را برش داد و با رابط مناسب اتصال جدید ایجاد کرد.
البته کیفیت اتصال اهمیت زیادی دارد. آمادهسازی سطح لوله و رعایت روش نصب، مستقیماً روی دوام موفه تأثیر میگذارد.
چهارراه لوله پلیکا
چهارراه برای اتصال چند مسیر به یک نقطه استفاده میشود. این قطعه نسبت به زانو و سهراهی کاربرد محدودتری دارد و باید با دقت بیشتری در طراحی شبکه استفاده شود.
استفاده بیش از حد از چهارراه در یک مسیر میتواند ساختار شبکه را پیچیده کند. در برخی پروژهها، ترکیب چند اتصال مناسبتر میتواند کنترل جریان و تعمیرات آینده را سادهتر کند.
بنابراین، هنگام انتخاب اتصالات لوله پلیکا، چهارراه باید بر اساس نقشه واقعی پروژه انتخاب شود و صرفاً به دلیل کاهش تعداد قطعات مورد استفاده قرار نگیرد.
درپوش لوله پلیکا
درپوش برای بستن انتهای یک خط استفاده میشود. این قطعه ممکن است برای پایان دائمی یک مسیر یا بستن موقت شبکه در مراحل اجرایی کاربرد داشته باشد.
در ظاهر، درپوش یکی از سادهترین اتصالات لوله پلیکا است؛ اما کیفیت آببندی آن اهمیت زیادی دارد. اگر احتمال توسعه شبکه در آینده وجود دارد، بهتر است محل استفاده از درپوش با دید توسعه بعدی طراحی شود.
جدول انتخاب انواع اتصالات لوله پلیکا
| نوع اتصال | کاربرد اصلی | نکته مهم انتخاب |
|---|---|---|
| زانو ۴۵ درجه | تغییر مسیر ملایمتر | مناسب برای مسیرهایی که جریان اهمیت دارد |
| زانو ۹۰ درجه | تغییر جهت کامل | محل نصب باید با طراحی شبکه هماهنگ باشد |
| سهراهی | ایجاد انشعاب | جهت ورود و خروج جریان بررسی شود |
| تبدیل | اتصال دو قطر متفاوت | قطر هر دو سمت دقیقاً مشخص شود |
| موفه | اتصال یا تعمیر لوله | کیفیت آببندی اهمیت زیادی دارد |
| چهارراه | اتصال چند مسیر | برای شبکههای ساده بیش از حد استفاده نشود |
| درپوش | مسدود کردن انتهای مسیر | نوع اتصال و امکان توسعه آینده بررسی شود |
این جدول یک اصل مهم را نشان میدهد: انتخاب اتصالات لوله پلیکا باید بر اساس وظیفه قطعه در شبکه انجام شود. یک اتصال ممکن است از نظر سایز کاملاً مناسب باشد، اما برای جهت جریان یا محل نصب انتخاب درستی نباشد.
سایز اتصالات لوله پلیکا و اهمیت تطابق واقعی قطر
سایز یکی از مهمترین عوامل انتخاب اتصالات لوله پلیکا است. اتصال باید با ابعاد واقعی لوله و استاندارد تولید آن هماهنگ باشد. در سیستمهای PVC-U، قطرهای اسمی و تلرانسهای مشخصی برای لوله و اتصال تعریف میشوند.
برای مثال، در استانداردهای مربوط به PVC-U، قطر خارجی اسمی در سایزهای متداولی مانند ۳۲، ۴۰، ۵۰، ۶۳، ۷۵، ۹۰، ۱۱۰ و ۱۶۰ میلیمتر مشخص شده است. حتی تغییرات جزئی در قطر و میزان خارج شدن مقطع از حالت گرد میتواند روی کیفیت اتصال اثر بگذارد.
نکته عملی اینجاست که هنگام خرید اتصالات لوله پلیکا، صرفاً به عنوانی مانند «اتصال ۱۱۰» اکتفا نکنید. اگر پروژه بزرگ است یا لوله و اتصال از تولیدکنندگان مختلف تهیه میشوند، تطابق واقعی آنها را بررسی کنید.
بهخصوص در اتصالهایی که با چسب PVC یا روشهای آببندی انجام میشوند، تلرانس ابعادی اهمیت بیشتری پیدا میکند. استانداردهای PVC-U برای اتصالات چسبی نیز ابعاد سوکت و ضخامت دیواره را بهطور مشخص در نظر میگیرند.
کیفیت ساخت اتصالات لوله پلیکا را چگونه بررسی کنیم؟
ظاهر اتصال اولین معیار نیست، اما بررسی ظاهری میتواند بسیاری از محصولات ضعیف را مشخص کند. سطح اتصالات لوله پلیکا باید یکنواخت باشد و نشانههای واضحی از ترک، تغییر شکل یا قالبگیری نامناسب نداشته باشد.
چند نکته عملی برای بررسی کیفیت عبارتاند از:
- یکنواختی سطح: وجود ترک یا حفره میتواند نشانه کیفیت پایین تولید باشد.
- ضخامت مناسب دیواره: نازک بودن بیشازحد، مقاومت اتصال را کاهش میدهد.
- گرد بودن دهانه: دهانه تغییرشکلیافته اتصال مناسبی ایجاد نمیکند.
- تطابق با سایز لوله: اتصال باید بدون فشار غیرعادی یا لقی بیشازحد روی لوله قرار بگیرد.
- کیفیت محل سوکت: در اتصالات لوله پلیکا چسبی، بخش داخلی محل اتصال اهمیت زیادی دارد.
در استانداردهای PVC-U نیز ضخامت دیواره اتصالات و مشخصات ابعادی بهعنوان بخشی از الزامات فنی مطرح شدهاند. برای نمونه، ضخامت موردنیاز اتصال با افزایش قطر تغییر میکند و نمیتوان برای تمام سایزها یک معیار ثابت در نظر گرفت.
اتصال چسبی و آببندی در اتصالات لوله پلیکا
روش اتصال تأثیر مستقیمی بر دوام شبکه دارد. بسیاری از اتصالات لوله پلیکا با اتصال سوکتی و چسب مناسب نصب میشوند. در این روش، تمیزی سطح و نحوه آمادهسازی لوله اهمیت زیادی دارد.
قبل از اجرای اتصال، محل برش باید تا حد امکان صاف و بدون پلیسه باشد. باقی ماندن پلیسه میتواند باعث شود لوله بهطور کامل در محل اتصال قرار نگیرد. در نتیجه، عمق واقعی درگیری کاهش پیدا میکند.
در برخی استانداردهای PVC-U، اتصال با چسب حلال بهعنوان یکی از روشهای اتصال تعریف شده و ابعاد سوکت و بخش اتصال اهمیت مشخصی دارند.
برای اجرای اتصالات لوله پلیکا، این مراحل اهمیت دارند:
- لوله را عمود بر محور برش دهید.
- پلیسه و لبههای اضافی را حذف کنید.
- محل اتصال را تمیز و خشک نگه دارید.
- از چسب مناسب سیستم PVC استفاده کنید.
- لوله را تا عمق مناسب داخل اتصال قرار دهید.
- قبل از اعمال فشار یا بهرهبرداری، زمان لازم برای تثبیت اتصال را در نظر بگیرید.
یکی از اشتباهات پرهزینه، استفاده بیشازحد از چسب است. مقدار زیاد چسب همیشه اتصال قویتری ایجاد نمیکند و ممکن است در بخش داخلی مسیر باقی بماند.
اثر اتصالات لوله پلیکا بر جریان و گرفتگی شبکه
این بخش معمولاً در بسیاری از مطالب مربوط به اتصالات لوله پلیکا کمتر بررسی میشود، در حالی که انتخاب اتصال روی رفتار جریان تأثیر مستقیمی دارد.
هر تغییر جهت در مسیر، شرایط حرکت سیال را تغییر میدهد. هرچه مسیر پیچیدهتر شود، نقاط بیشتری برای تجمع رسوبات و مواد جامد ایجاد میشود. این مسئله در خطوط فاضلاب اهمیت بیشتری دارد.
برای مثال، فرض کنید یک مسیر مستقیم ۱۰ متری دارید و در انتهای آن نیاز به تغییر جهت وجود دارد. انتخاب محل و زاویه مناسب اتصالات لوله پلیکا میتواند در آینده روی نیاز به تعمیر و رفع گرفتگی تأثیر بگذارد.
زاویه، شیب مسیر و تعداد اتصالات باید همزمان بررسی شوند. استفاده از بهترین برند اتصالات لوله پلیکا نیز نمیتواند ضعف طراحی شبکه را جبران کند.
اشتباهات رایج هنگام خرید اتصالات لوله پلیکا
بخش قابل توجهی از هزینههای تعمیرات به دلیل اشتباهات ساده در مرحله خرید ایجاد میشوند. در ادامه، مهمترین موارد را بررسی میکنیم.
خرید صرفاً بر اساس قیمت
ارزانترین اتصالات لوله پلیکا همیشه انتخاب اقتصادی نیستند. اگر یک اتصال ضعیف باعث نشتی در بخش پنهان ساختمان شود، هزینه تعمیر میتواند چندین برابر اختلاف قیمت اولیه باشد.
بهتر است قیمت را در کنار کیفیت مواد اولیه، کیفیت قالبگیری و اعتبار تولیدکننده بررسی کنید.
نادیده گرفتن نوع کاربری
برخی خریداران تمام اتصالات لوله پلیکا را مشابه یکدیگر در نظر میگیرند. در حالی که شرایط کارکرد، محل نصب و نوع سیال میتواند روی انتخاب سیستم تأثیر داشته باشد.
سیستمهای PVC-U برای کاربردهای مختلف دارای مشخصات و استانداردهای متفاوتی هستند. برای نمونه، استاندارد ISO 1452-3 حوزه اتصالات PVC-U را برای سیستمهای آبرسانی، فاضلاب تحت فشار و شرایط مشخص پوشش میدهد.
استفاده از قطعات نامتناسب در یک شبکه
ترکیب قطعات با کیفیت یا ابعاد نامتناسب میتواند در زمان نصب مشکل ایجاد کند. این موضوع بهویژه زمانی مهم است که لوله و اتصالات لوله پلیکا از منابع مختلف تهیه میشوند.
قبل از خرید عمده، بررسی یک نمونه واقعی از اتصال میتواند از مشکلات اجرایی جلوگیری کند.
بیتوجهی به مسیر تعمیرات آینده
در یک شبکه پیچیده، ممکن است بعداً نیاز به دسترسی یا تعمیر بخشی از مسیر وجود داشته باشد. طراحی باید تا حد امکان این احتمال را در نظر بگیرد.
استفاده حسابشده از موفه و سایر اتصالات لوله پلیکا میتواند تعمیرات آینده را سادهتر کند.
عوامل مؤثر بر قیمت اتصالات لوله پلیکا
قیمت اتصالات لوله پلیکا فقط به اندازه قطعه وابسته نیست. چند عامل اصلی میتوانند قیمت نهایی را تغییر دهند.
سایز اتصال
هرچه قطر اتصال بیشتر باشد، معمولاً میزان مواد مصرفی و ابعاد قطعه افزایش پیدا میکند. به همین دلیل، اتصالات سایزهای بزرگتر معمولاً قیمت متفاوتی دارند.
نوع اتصال
قیمت زانو، سهراهی، تبدیل و چهارراه یکسان نیست. پیچیدگی قالب و میزان مواد مصرفی در تولید هر قطعه متفاوت است.
کیفیت مواد اولیه
کیفیت PVC-U مورد استفاده در تولید اتصالات لوله پلیکا روی دوام و قیمت محصول اثر میگذارد. محصولی با ظاهر مشابه ممکن است از نظر مقاومت و طول عمر تفاوت قابل توجهی داشته باشد.
برند و کیفیت تولید
کنترل کیفیت تولیدکننده، دقت ابعادی و کیفیت قالبگیری نیز در قیمت نقش دارند. در خرید پروژهای، بررسی مشخصات فنی معمولاً مهمتر از مقایسه صرف قیمت یک قطعه است.
راهنمای عملی خرید اتصالات لوله پلیکا برای پروژه
برای خرید اتصالات لوله پلیکا، بهتر است یک لیست قطعات را قبل از مراجعه به فروشنده آماده کنید. خرید مرحلهای و بدون نقشه معمولاً باعث افزایش ضایعات و تهیه قطعات اضافی میشود.
یک روش کاربردی این است که ابتدا مسیر لولهکشی را به چهار بخش تقسیم کنید:
- مسیر مستقیم: بررسی نیاز به رابط یا موفه.
- تغییر مسیر: تعیین تعداد و زاویه زانو.
- انشعابات: مشخص کردن محل و نوع سهراهی یا چهارراه.
- تغییر سایز: تعیین تبدیل موردنیاز.
پس از این مرحله، سایز تمام اتصالات لوله پلیکا را کنار هر قطعه مشخص کنید. این کار ساده، احتمال خرید اشتباه را بهطور قابل توجهی کاهش میدهد.
برای پروژههای بزرگ، یک نمونه از لوله و اتصال را قبل از خرید نهایی تست کنید. این بررسی چند دقیقهای میتواند مشکل عدم تطابق ابعادی بین محصولات را مشخص کند.
چکلیست نهایی انتخاب اتصالات لوله پلیکا
قبل از خرید نهایی، این موارد را بررسی کنید:
- قطر لوله و اتصال مشخص است؟
- نوع اتصال با مسیر واقعی شبکه هماهنگ است؟
- تعداد تغییر مسیرها منطقی است؟
- زاویه زانو مناسب انتخاب شده؟
- محل انشعاب بهدرستی طراحی شده؟
- در صورت تغییر قطر، تبدیل مناسب در نظر گرفته شده؟
- کیفیت ظاهری اتصالات لوله پلیکا بررسی شده؟
- روش اتصال و آببندی مشخص است؟
- امکان تعمیر یا توسعه آینده در نظر گرفته شده؟
این چکلیست باعث میشود انتخاب اتصالات لوله پلیکا از یک خرید ساده به یک تصمیم فنی تبدیل شود.
جمعبندی
انتخاب اتصالات لوله پلیکا فقط انتخاب چند قطعه پلاستیکی برای کنار هم قرار دادن لولهها نیست. زانو، سهراهی، تبدیل، موفه و سایر قطعات مستقیماً روی مسیر جریان، کیفیت آببندی، دوام شبکه و هزینه تعمیرات آینده تأثیر دارند.
برای خرید بهتر اتصالات لوله پلیکا، ابتدا نقشه مسیر را بررسی کنید، سپس نوع اتصال را مشخص کنید و در مرحله بعد سراغ سایز و کیفیت ساخت بروید. توجه به قطر واقعی، روش اتصال و شرایط کاری، احتمال بروز نشتی و مشکلات اجرایی را کاهش میدهد.
اگر قصد اجرای یک پروژه دارید، بهترین اقدام این است که پیش از خرید، یک لیست کامل از اتصالات لوله پلیکا موردنیاز تهیه کنید و هر قطعه را بر اساس محل دقیق استفاده انتخاب کنید. این روش هم خرید را دقیقتر میکند و هم از هزینههای اضافی در زمان اجرا جلوگیری خواهد کرد.
سوالات متداول
۱. برای مسیر فاضلاب زانوی ۴۵ درجه بهتر است یا ۹۰ درجه؟
انتخاب به طراحی مسیر بستگی دارد. زانوی ۴۵ درجه در بسیاری از شرایط تغییر جهت ملایمتری ایجاد میکند، اما نمیتوان آن را بهصورت مطلق جایگزین زانوی ۹۰ درجه دانست. فضای نصب، شیب و طراحی شبکه باید همزمان بررسی شوند.
۲. آیا میتوان لوله و اتصالات پلیکا را از برندهای مختلف استفاده کرد؟
امکان استفاده وجود دارد، اما باید تطابق سایز و کیفیت محل اتصال بررسی شود. تفاوتهای جزئی در ابعاد یا کیفیت تولید میتواند باعث لقی یا دشواری در نصب شود. در پروژههای مهم، تست اتصال نمونه قبل از خرید عمده توصیه میشود.
۳. هنگام خرید اتصالات لوله پلیکا مهمترین معیار چیست؟
نوع کاربرد و تطابق دقیق اتصال با لوله مهمترین معیارها هستند. پس از آن باید کیفیت ساخت، روش اتصال و شرایط کاری شبکه بررسی شود. انتخاب صرفاً بر اساس قیمت معمولاً ریسک مشکلات اجرایی را افزایش میدهد.
