لوله ترمی اگر از نظر قطر، آببندی اتصال و شرایط بهرهبرداری درست انتخاب نشود، میتواند کیفیت بتن شمع را تحت تأثیر قرار دهد؛ به همین دلیل شناخت مشخصات فنی آن در کنار انتخاب تجهیزاتی مانند لوله مانیسمان اهمیت زیادی دارد.
در پروژههایی که بتن در تماس با آب یا گل حفاری قرار میگیرد، کنترل مسیر حرکت بتن اهمیت بیشتری پیدا میکند. انتخاب تجهیزات فولادی مناسب، کیفیت اتصالات و مقاومت قطعات نیز باید متناسب با شرایط کار بررسی شود؛ مخصوصاً زمانی که سایر تجهیزات پروژه با محصولاتی مانند ورق آتشخوار و فولادهای صنعتی ساخته یا تقویت میشوند.
لوله ترمی بیشتر از آنکه یک لوله ساده برای انتقال بتن باشد، بخشی از سیستم کنترل کیفیت بتنریزی است. زاویه مهمی که در بسیاری از مطالب عمومی کمتر بررسی میشود، ارتباط مستقیم بین قطر، طول بخشهای لوله، نوع اتصال و نحوه خارج کردن تدریجی آن از بتن تازه است. در عمل، یک سیستم ترمی مناسب باید جریان بتن را پیوسته نگه دارد و همزمان از تماس مستقیم بتن تازه با آب یا سیال حفاری جلوگیری کند.
راهنماهای تخصصی بتن ترمی، قطر داخلی حداقل ۱۵۰ میلیمتر را برای سیستمهای ثقلی مطرح میکنند و قطر حدود ۲۵۰ میلیمتر در بسیاری از پروژهها رایج است. همچنین قطرهای ۲۰۰ تا ۳۰۰ میلیمتر در منابع اجرایی برای عبور مناسب بتن و کاهش احتمال گرفتگی دیده میشوند.
لوله ترمی در کیفیت بتنریزی چه نقشی دارد؟
وظیفه اصلی لوله ترمی ایجاد یک مسیر کنترلشده برای انتقال بتن تازه به محل نهایی است. در بتنریزی شمعهای درجا، گمانه ممکن است با آب یا گل حفاری پر شده باشد و رها کردن بتن از ارتفاع در چنین شرایطی میتواند باعث جداشدگی اجزای بتن، آلودگی و افت کیفیت شود.
لوله ترمی بتن را به عمق موردنظر هدایت میکند تا بتن از پایین به سمت بالا جایگزین سیال موجود در گمانه شود. این روش باعث میشود حرکت بتن کنترلشدهتر باشد و احتمال شستهشدن سیمان یا اختلاط نامطلوب کاهش پیدا کند.
نکته مهم این است که پس از شروع بتنریزی، دهانه پایینی لوله ترمی باید در بتن تازه باقی بماند. راهنمای EFFC/DFI نیز بر همین اصل تأکید دارد: لوله پس از شروع عملیات باید در بتن قابلکار قبلاً ریختهشده غوطهور بماند تا بتن با سیال داخل حفاری تماس مستقیم پیدا نکند.
این جزئیات ساده به نظر میرسد، اما خارج شدن زودهنگام دهانه لوله از بتن تازه میتواند پیوستگی جریان را از بین ببرد و اجرای شمع را با ریسک جدی مواجه کند.

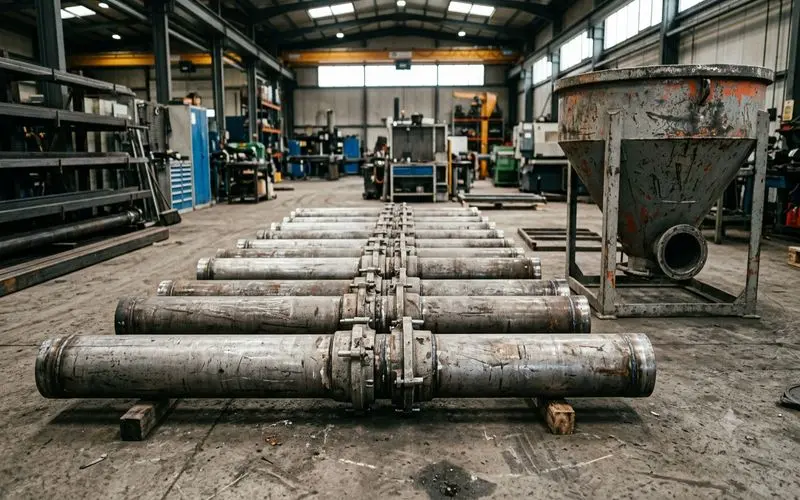

ساختار لوله ترمی و اجزای اصلی سیستم
یک سیستم کامل لوله ترمی معمولاً از چند بخش تشکیل میشود. خود لوله بهصورت قطعات قابل اتصال ساخته میشود تا بتوان طول سیستم را متناسب با عمق گمانه تنظیم کرد.
اجزای اصلی معمولاً شامل لولههای قطعهای، اتصال بین قطعات، قیف یا هاپر و بخش انتهایی است. کیفیت هر کدام از این اجزا بر عملکرد کل سیستم اثر دارد؛ بنابراین صرف توجه به بدنه لوله ترمی کافی نیست.
بدنه فولادی لوله ترمی
بدنه لوله ترمی باید بتواند وزن، ضربههای ناشی از جابهجایی و شرایط سخت کارگاهی را تحمل کند. منابع تخصصی ACI استفاده از لوله فولادی با ضخامت و مقاومت مناسب را برای تحمل تنشهای جابهجایی توصیه میکنند.
در پروژههای عمیق، وزن مجموعه لوله افزایش پیدا میکند و مقاومت بدنه اهمیت بیشتری پیدا میکند. علاوه بر این، برخورد تجهیزات و سایش ناشی از بتن و عملیات مکرر، انتخاب ضخامت مناسب را ضروری میکند.

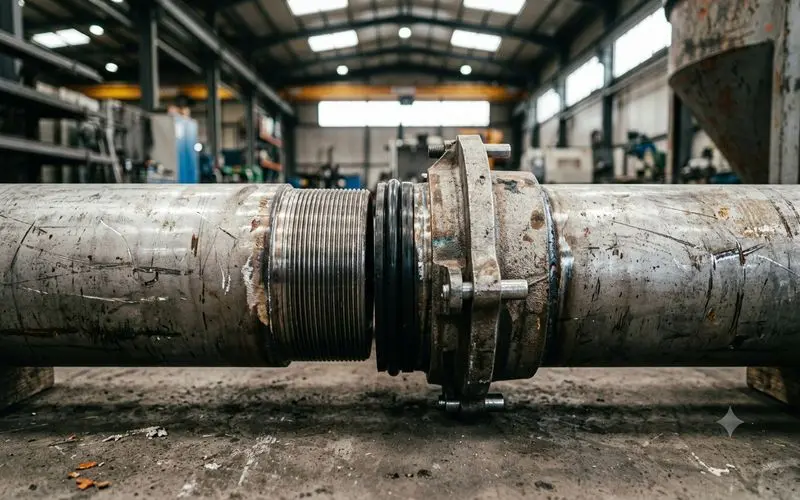

اتصالات و آببندی
اتصال قطعات یکی از حساسترین قسمتهای لوله ترمی است. اتصال میتواند رزوهای، فلنجی یا از سیستمهای اتصال سریع باشد، اما معیار اصلی، حفظ استحکام و آببندی مناسب مجموعه است.
در سیستمهای قطعهای، هر اتصال اضافی یک نقطه بالقوه برای نشتی یا مشکل مکانیکی ایجاد میکند. به همین دلیل، در انتخاب طول قطعات باید بین سهولت حملونقل و کاهش تعداد اتصالات تعادل ایجاد شود.
راهنمای EFFC/DFI اشاره میکند که قطعات ترمی معمولاً در طولهای حدود ۱ تا ۵ متر استفاده میشوند و استفاده از قطعات بلندتر میتواند تعداد اتصالات را کاهش دهد؛ البته طول قطعات باید با شرایط واقعی پروژه هماهنگ باشد.
قیف یا هاپر
هاپر در بالای لوله ترمی قرار میگیرد و وظیفه انتقال بتن به داخل سیستم را دارد. ظرفیت و طراحی آن باید با حجم و سرعت بتنریزی هماهنگ باشد تا ورود بتن به لوله بهصورت پیوسته انجام شود.
اگر تغذیه بتن به شکل نامنظم باشد، کنترل عملیات دشوارتر خواهد شد. به همین دلیل، طراحی سیستم لوله ترمی باید همراه با بررسی ظرفیت تراک میکسر، پمپ یا روش تأمین بتن انجام شود.
مشخصات فنی مهم لوله ترمی
مشخصات لوله ترمی در همه پروژهها یکسان نیست. عمق گمانه، قطر شمع، نوع بتن، حداکثر اندازه سنگدانه و روش انتقال بتن، همگی روی انتخاب مشخصات تأثیر دارند.
جدول زیر مهمترین عوامل تصمیمگیری را نشان میدهد:
| مشخصه | نکته اجرایی |
|---|---|
| قطر لوله | باید عبور روان بتن و سنگدانه را فراهم کند |
| جنس بدنه | معمولاً فولاد مقاوم برای شرایط کارگاهی و جابهجایی |
| ضخامت بدنه | متناسب با عمق، وزن مجموعه و شرایط بهرهبرداری |
| طول قطعات | باید امکان تنظیم طول و خارج کردن تدریجی لوله را فراهم کند |
| نوع اتصال | استحکام، سرعت مونتاژ و آببندی اهمیت دارد |
| قیف یا هاپر | باید ورود پیوسته بتن را امکانپذیر کند |
| علامتگذاری طول | کنترل موقعیت دهانه لوله در بتن را سادهتر میکند |
یکی از نکات مهم، قطر داخلی لوله ترمی است. در راهنمای EFFC/DFI، برای ترمی ثقلی حداقل قطر داخلی ۱۵۰ میلیمتر یا شش برابر حداکثر اندازه سنگدانه مطرح شده و قطر ۲۵۰ میلیمتر نیز بهعنوان اندازه رایج معرفی شده است.
ACI نیز قطر حدود ۲۰۰ تا ۳۰۰ میلیمتر را برای محدوده مشخصی از سنگدانهها مناسب میداند.
این اعداد به معنی انتخاب یک قطر ثابت برای تمام پروژهها نیستند. انتخاب نهایی لوله ترمی باید بر اساس مشخصات اجرایی پروژه انجام شود.
قطر لوله ترمی چگونه انتخاب میشود؟
قطر لوله ترمی یکی از مهمترین پارامترهای انتخاب است. قطر کوچک ممکن است احتمال گیرکردن سنگدانه و اختلال در جریان بتن را افزایش دهد، در حالی که قطر بیش از نیاز میتواند وزن تجهیزات و دشواری جابهجایی را بیشتر کند.
حداکثر اندازه سنگدانه باید در این تصمیم بررسی شود. هرچه سنگدانه درشتتر باشد، فضای عبور داخل لوله ترمی اهمیت بیشتری پیدا میکند. بتن با کارایی مناسب نیز برای حرکت یکنواخت در مسیر لوله ضروری است.
برای مثال، در مشخصات اجرایی پروژههای شمع، بتن باید به اندازهای روان باشد که بتواند جریان مناسبی داشته باشد. در فهرستبهای مرتبط با عملیات بتن درجا، برای بتنریزی ترمی در محل حفاریشده شمعها، روانی یا اسلامپ ۱۵ تا ۱۸ سانتیمتر ذکر شده است.
بنابراین، انتخاب لوله ترمی نباید جدا از طرح اختلاط بتن انجام شود. قطر لوله، اندازه سنگدانه و روانی بتن سه عامل وابسته به یکدیگر هستند.

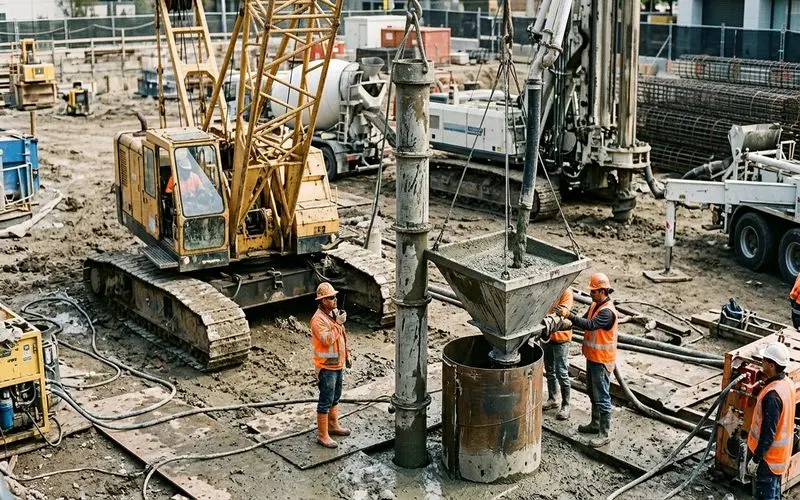

کاربرد لوله ترمی در پروژههای عمرانی
کاربرد اصلی لوله ترمی در شرایطی است که بتن باید بدون تماس مستقیم و کنترلنشده با آب یا سیال حفاری به محل موردنظر برسد.
بتنریزی شمعهای درجا
در اجرای شمعهای عمیق، گمانه پس از حفاری ممکن است دارای آب یا گل بنتونیت باشد. در این شرایط، لوله ترمی مسیر انتقال بتن را کنترل میکند.
بتن از طریق قیف وارد سیستم میشود و از انتهای پایین لوله خارج میشود. با افزایش سطح بتن، بخشهای بالایی لوله ترمی بهتدریج خارج میشوند.
در تجهیزات تجاری نیز لولههای ترمی با قطرهای مختلف برای بتنریزی گمانههای شمع استفاده میشوند. برای نمونه، تجهیزات ESR 200 شرکت Liebherr برای انتقال بتن تازه در گمانههای شمع طراحی شدهاند و قطر اسمی ۲۰۰ میلیمتر دارند.
بتنریزی زیر آب
لوله ترمی در پروژههای زیر آب نیز کاربرد دارد. سازههای دریایی، بخشهایی از اسکله و عملیات تعمیر یا اجرای سازههای بتنی در محیط آبی میتوانند به روش بتنریزی کنترلشده نیاز داشته باشند.
در این شرایط، کیفیت بتنریزی به حفظ جریان پیوسته وابسته است. بتن باید از پایین خارج شود و سطح بتن بهتدریج بالا بیاید تا آب مستقیماً جریان بتن تازه را به هم نزند.
فونداسیونهای عمیق
در بسیاری از فونداسیونهای عمیق، استفاده از لوله ترمی بخشی از روش اجرایی پروژه است. عمق زیاد، محدودیت دسترسی و وجود سیال حفاری، امکان بتنریزی معمولی را محدود میکند.
در چنین پروژههایی، برنامهریزی طول لوله اهمیت زیادی دارد. تعداد قطعات باید به شکلی انتخاب شود که اپراتور بتواند در طول عملیات، بدون اختلال در بتنریزی، بخشهای موردنیاز را جدا کند.
مهمترین نکته : حفظ مدفون بودن دهانه لوله
زاویهای که باید هنگام اجرای لوله ترمی بیشتر از مشخصات ظاهری مورد توجه قرار بگیرد، موقعیت دهانه پایینی است.
بعد از شروع بتنریزی، دهانه لوله ترمی باید در بتن تازه باقی بماند. این موضوع باعث میشود بتن جدید مستقیماً به داخل توده بتن قبلی وارد شود و از تماس مستقیم با سیال حفاری یا آب جلوگیری شود.
راهنماهای اجرایی بینالمللی نیز تأکید دارند که ترمی پس از شروع بتنریزی باید در بتن قابلکار باقی بماند.
برای کنترل بهتر، روی بدنه لوله ترمی میتوان علامتگذاری طول انجام داد. ACI نیز علامتگذاری لوله را برای تعیین سریع موقعیت دهانه نسبت به سطح آب توصیه میکند.
این کار در پروژههای عمیق اهمیت بیشتری دارد، زیرا اپراتور باید بداند هنگام بالا کشیدن لوله، دهانه آن در چه موقعیتی قرار دارد.
روش اجرای صحیح لوله ترمی
اجرای لوله ترمی باید پیش از شروع بتنریزی برنامهریزی شود. تصمیمگیری در حین عملیات، مخصوصاً در پروژههای بزرگ، احتمال خطا را افزایش میدهد.
یک روند اجرایی مناسب معمولاً شامل مراحل زیر است:
- مونتاژ و بررسی لوله: قطعات و اتصالات باید پیش از شروع عملیات کنترل شوند.
- آببندی اتصالات: اتصال بین بخشهای مختلف لوله ترمی باید مطمئن باشد.
- تعیین طول اولیه: طول سیستم باید متناسب با عمق محل بتنریزی تنظیم شود.
- راهاندازی اولیه: اولین بتن باید به شکلی وارد سیستم شود که تماس نامطلوب با سیال موجود کنترل شود.
- حفظ جریان پیوسته: وقفههای طولانی میتوانند کیفیت عملیات را تحت تأثیر قرار دهند.
- کنترل سطح بتن: موقعیت دهانه لوله ترمی باید در طول عملیات کنترل شود.
- خارج کردن تدریجی قطعات: بخشهای بالایی با توجه به بالا آمدن سطح بتن جدا میشوند.
- ادامه بتنریزی تا ارتفاع لازم: در برخی پروژهها بتن بیش از تراز نهایی ریخته میشود تا بخش بالایی با کیفیت پایینتر بعداً حذف شود.
راهنمای EFFC/DFI نیز به مسئله بتنریزی اضافی بالاتر از تراز نظری اشاره میکند تا پس از حذف بخش بالایی، بتن سالم در تراز موردنیاز باقی بماند.
اشتباهات رایج در استفاده از لوله ترمی
بخش مهمی از کیفیت لوله ترمی به نحوه استفاده از آن مربوط است. حتی یک سیستم فولادی باکیفیت، در صورت اجرای نادرست نمیتواند کیفیت بتنریزی را تضمین کند.
انتخاب قطر بدون بررسی طرح اختلاط
انتخاب لوله ترمی فقط بر اساس قطر شمع یا موجودی تجهیزات، روش دقیقی نیست. اندازه سنگدانه، روانی بتن و حجم بتنریزی نیز باید بررسی شوند.
در پروژهای که بتن با سنگدانه درشتتر استفاده میشود، قطر نامناسب میتواند جریان را دشوار کند. بنابراین قبل از تجهیز کارگاه، مشخصات بتن و تجهیزات باید با هم تطبیق داده شوند.
بیتوجهی به اتصالات
هر اتصال در لوله ترمی باید از نظر مکانیکی و آببندی بررسی شود. اتصال ضعیف میتواند هنگام جابهجایی یا تحت وزن مجموعه مشکل ایجاد کند.
بهویژه در سیستمهای قطعهای، تعداد زیاد اتصال زمان مونتاژ را افزایش میدهد و نقاط بیشتری برای کنترل ایجاد میکند.
خارج کردن بیش از حد لوله
این اشتباه میتواند پیوستگی بتنریزی را مختل کند. زمانی که دهانه لوله ترمی از بتن تازه خارج شود، شرایط اجرای بتن تغییر میکند و کنترل جریان دشوارتر خواهد شد.
به همین دلیل، علامتگذاری طول و ثبت سطح بتن در طول عملیات یک اقدام ساده اما مؤثر است.
وقفه در تأمین بتن
سیستم لوله ترمی به جریان نسبتاً پیوسته نیاز دارد. اگر برنامه تأمین بتن ضعیف باشد، عملیات ممکن است با توقف مواجه شود.
برای پروژههای بزرگ، هماهنگی بین بچینگ، تراک میکسر، جرثقیل یا تجهیزات حمل و گروه اجرایی باید قبل از شروع بتنریزی انجام شود.
تفاوت لوله ترمی با لولههای معمولی
شباهت ظاهری باعث میشود بعضی افراد لوله ترمی را با یک لوله فولادی معمولی مقایسه کنند، اما تفاوت اصلی در نقش اجرایی آن است.
لوله ترمی بخشی از سیستم بتنریزی کنترلشده محسوب میشود. قابلیت اتصال قطعات، آببندی، هماهنگی با قیف، امکان تغییر طول و تحمل شرایط جابهجایی از ویژگیهای مهم آن هستند.
یک لوله فولادی معمولی ممکن است از نظر ابعاد به یک لوله ترمی نزدیک باشد، اما این موضوع بهتنهایی آن را برای عملیات ترمی مناسب نمیکند. نوع اتصال و نحوه عملکرد سیستم باید با نیاز پروژه هماهنگ باشد.
همچنین در تجهیزات ترمی صنعتی، قطرهای مختلفی برای کاربردهای متفاوت تولید میشوند. نمونههای ESR 200 و ESR 250 شرکت Liebherr بهترتیب برای قطرهای اسمی ۲۰۰ و ۲۵۰ میلیمتر طراحی شدهاند.
معیارهای انتخاب لوله ترمی برای پروژه
برای انتخاب لوله ترمی بهتر است به جای تمرکز روی یک مشخصه، مجموعهای از عوامل بررسی شود.
عمق عملیات
هرچه عمق بیشتر باشد، طول کلی لوله ترمی افزایش پیدا میکند. در نتیجه وزن مجموعه، نوع تجهیزات نگهدارنده و استحکام اتصالات اهمیت بیشتری پیدا میکنند.
قطر شمع یا محل بتنریزی
قطر محل اجرا روی حجم بتن و سرعت موردنیاز بتنریزی اثر دارد. انتخاب قطر لوله ترمی باید امکان عبور مناسب بتن را فراهم کند.
مشخصات بتن
اسلامپ، کارایی، اندازه سنگدانه و طرح اختلاط باید پیش از انتخاب نهایی بررسی شوند. سیستم ترمی و بتن باید بهعنوان یک مجموعه دیده شوند.
شرایط محیطی
آب، گل حفاری، عمق گمانه و فضای کارگاهی شرایط بهرهبرداری را تغییر میدهند. انتخاب لوله ترمی برای یک گمانه کمعمق با یک شمع عمیق یکسان نیست.
تعداد دفعات استفاده
اگر تجهیزات قرار است در پروژههای متعدد استفاده شوند، مقاومت بدنه و دوام اتصالات اهمیت اقتصادی بیشتری پیدا میکند. هزینه اولیه پایین همیشه به معنی انتخاب اقتصادی نیست.
بازرسی و نگهداری لوله ترمی
نگهداری مناسب میتواند عمر مفید لوله ترمی را افزایش دهد. باقیماندن بتن در داخل لوله یا اطراف اتصال، در استفادههای بعدی مشکل ایجاد میکند.
بعد از پایان عملیات، بخشهای مختلف لوله ترمی باید تمیز شوند. اتصالات باید از نظر آسیب، تغییر شکل و فرسودگی کنترل شوند.
رزوهها، واشرها و قطعات آببندی نیز نیاز به بررسی دارند. خرابی یک قطعه کوچک میتواند هنگام عملیات اصلی باعث توقف شود.
برای مجموعههایی که بارها مورد استفاده قرار میگیرند، ثبت وضعیت قطعات یک روش کاربردی است. میتوان قطعاتی که دچار ضربه، تغییر شکل یا فرسودگی شدهاند را پیش از انتقال به پروژه بعدی شناسایی کرد.
لوله ترمی و انتخاب تجهیزات فولادی مناسب
در پروژههای عمرانی سنگین، لوله ترمی تنها تجهیز فولادی موجود در کارگاه نیست. سازههای موقت، تجهیزات حفاری، شاسیها و قطعات مختلف نیز باید با شرایط پروژه هماهنگ باشند.
به همین دلیل، بررسی کیفیت فولاد، ضخامت قطعات و مقاومت مکانیکی اهمیت دارد. در پروژههای عمیق، فشار ناشی از وزن تجهیزات و عملیات مداوم باعث میشود انتخاب تجهیزات صرفاً بر اساس قیمت انجام نشود.
برای خرید یا طراحی سیستم لوله ترمی بهتر است مشخصات پروژه از ابتدا مشخص باشد: عمق، قطر شمع، تعداد دفعات استفاده، روش بتنریزی و نوع اتصال. این اطلاعات انتخاب فنی را دقیقتر میکنند.
جمعبندی
لوله ترمی یکی از تجهیزات مهم در بتنریزی شمعهای درجا، فونداسیونهای عمیق و عملیات زیر آب است. عملکرد موفق لوله ترمی فقط به جنس بدنه وابسته نیست؛ قطر مناسب، کیفیت اتصال، آببندی، مشخصات بتن و کنترل موقعیت دهانه در طول بتنریزی، همگی در نتیجه نهایی نقش دارند.
نکته کلیدی در استفاده از لوله ترمی حفظ جریان پیوسته و باقی ماندن دهانه پایینی در بتن تازه است. این موضوع کمک میکند بتن از پایین جایگزین آب یا سیال حفاری شود و کیفیت بتنریزی بهتر کنترل شود.
اگر قصد انتخاب یا تهیه لوله ترمی برای یک پروژه دارید، ابتدا مشخصات اجرایی پروژه را روی کاغذ مشخص کنید: عمق گمانه، قطر شمع، اندازه سنگدانه، طرح اختلاط، روش تأمین بتن و تعداد دفعات استفاده از تجهیزات. با این اطلاعات، انتخاب قطر، طول قطعات و نوع اتصال بسیار دقیقتر خواهد بود و هزینه ناشی از انتخاب اشتباه کاهش پیدا میکند.
سوالات متداول
۱. برای شمعهای عمیق چه قطری برای لوله ترمی مناسب است؟
قطر مناسب به قطر شمع، اندازه سنگدانه و شرایط بتنریزی بستگی دارد. منابع تخصصی معمولاً حداقل قطر ۱۵۰ میلیمتر را برای ترمی ثقلی مطرح میکنند و قطر حدود ۲۰۰ تا ۳۰۰ میلیمتر در بسیاری از کاربردها استفاده میشود. انتخاب نهایی باید با مشخصات واقعی پروژه هماهنگ باشد.
۲. هنگام بتنریزی چه مقدار از لوله ترمی باید داخل بتن باقی بماند؟
اصل مهم این است که دهانه پایینی لوله پس از شروع بتنریزی در بتن تازه باقی بماند. میزان دقیق غوطهوری میتواند بر اساس مشخصات پروژه و دستورالعمل اجرایی تعیین شود، اما خارج شدن دهانه از بتن میتواند پیوستگی فرآیند را مختل کند.
۳. آیا میتوان از لوله فولادی معمولی به جای لوله ترمی استفاده کرد؟
صرف فولادی بودن لوله برای استفاده بهعنوان لوله ترمی کافی نیست. سیستم مورد استفاده باید از نظر قطر، مقاومت، اتصال قطعات، آببندی و امکان کنترل طول با شرایط بتنریزی سازگار باشد. پیش از استفاده از هر تجهیز جایگزین، مشخصات فنی و روش اجرایی پروژه باید بررسی شود.
