توضیحات
ورق شبکه دیگ بخار (ورق آتشخوار ۲۰ میل اکسین A516 Gr 70)
ورق شبکه دیگ بخار، به عنوان یکی از حساسترین قطعات در ساخت بویلرهای صنعتی و مبدلهای حرارتی، مستقیماً با تنشهای شدید دمایی و فشار بالای سیالات در ارتباط است. به دلیل حساسیت فوقالعاده بالایی که در پیشگیری از انفجار و دفرمگی بویلر وجود دارد، انتخاب متریال اولیه برای این قطعه، حیاتیترین گام در فرآیند تولید است.
ایران دمیر به عنوان تامینکننده تخصصی ورقهای آلیاژی، ورق شبکه دیگ بخار ساخته شده از ورق آتشخوار ۲۰ میل اکسین اهواز با گرید A516 Gr 70 را با تضمین اصالت، تستهای آلیاژی معتبر (UT) و بالاترین کیفیت ماشینکاری به صنعتگران محترم ارائه میدهد.
چرا ورق A516 گرید 70 اکسین بهترین انتخاب برای شبکه بویلر است؟
در ساخت شبکه دیگ بخار، ورقهای فولادی باید فرآیند سنگین پانچ یا سوراخکاری (توسط دستگاههای CNC یا دریلهای رادیال صنعتی) را جهت عبور لولههای آتشخوار (Fire Tubes) بدون ایجاد ترک یا تنش پسماند تحمل کنند. ورق آتشخوار A516 Gr 70 اکسین اهواز به دلیل دارا بودن ویژگیهای متالورژیکی منحصربهفرد، استاندارد طلایی این بخش از صنعت است.
۱. تحمل حرارتی بالا و خاصیت آتشخوار
این ورق آلیاژی به دلیل درصد کربن بهینه و حضور عنصر منگنز در ساختار خود، در برابر حرارت مداوم و شعله مستقیم دچار خزش، کرنش و دفرمگی نمیشود. این ویژگی ایمنی کل سیستم بویلر را تضمین میکند.
۲. چکشخواری و جوشپذیری فوقالعاده
اتصال شبکه به پوسته (Shell) بویلر و اکسپند (والس) کردن لولهها درون سوراخهای شبکه، نیازمند متریالی با قابلیت جوشکاری استثنایی است. گرید ۷۰ اکسین دقیقاً پاسخگوی این نیاز کارگاهی و مهندسی است.
۳. مقاومت مکانیکی در برابر فشار بالا
با توجه به ضخامت ۲۰ میلیمتر، این ورق توانایی بالایی در خنثیسازی فشارهای هیدروستاتیکی و دینامیکی داخل دیگ بخار دارد و از خستگی مفرط فلز در درازمدت جلوگیری میکند.
مشخصات فنی ورق آتشخوار ۲۰ میل اکسین (مخصوص شبکه بویلر)
مشخصات دقیق فنی ورق استفاده شده در این محصول به شرح زیر تنظیم شده است:
| پارامتر فنی | مشخصات / مقدار |
|---|---|
| نوع محصول | ورق شبکه دیگ بخار (بویلر) |
| استاندارد متالورژی | ASTM A516 / ASME SA516 |
| گرید آلیاژی | Grade 70 (دارای بالاترین مقاومت کششی در این استاندارد) |
| نام تجاری بازار | ورق آتشخوار / ورق مخزنی |
| کارخانه سازنده متریال | فولاد اکسین اهواز (Oxin Steel) |
| ضخامت ورق | ۲۰ میلیمتر (20 Mil) |
| حالت فیزیکی اولیه | شیت (فابریک در ابعاد ۶×۲ یا ۱۲×۲ متر) |
| مقاومت کششی | 485 تا 620 مگاپاسکال |
| قابلیتها | سوراخکاری دقیق بدون پلیسه، فرمپذیری عالی، مقاومت در برابر محیطهای گاز ترش |
نکات کلیدی در خرید و تولید ورق شبکه دیگ بخار
تولید شبکه بویلر یک فرآیند مهندسی حساس است. در هنگام خرید این محصول از ایران دمیر، توجه به پارامترهای زیر تضمینکننده کیفیت پروژه شماست:
- تست التراسونیک (UT Test): ورقهای ضخامت بالا (مانند ۲۰ میل) که تحت سوراخکاریهای متراکم قرار میگیرند، حتماً باید فاقد هرگونه ناخالصی درونی یا لایهلایه شدن (Lamination) باشند. ایران دمیر ورقهای اکسین را با تستهای معتبر چشمی و التراسونیک عرضه میکند.

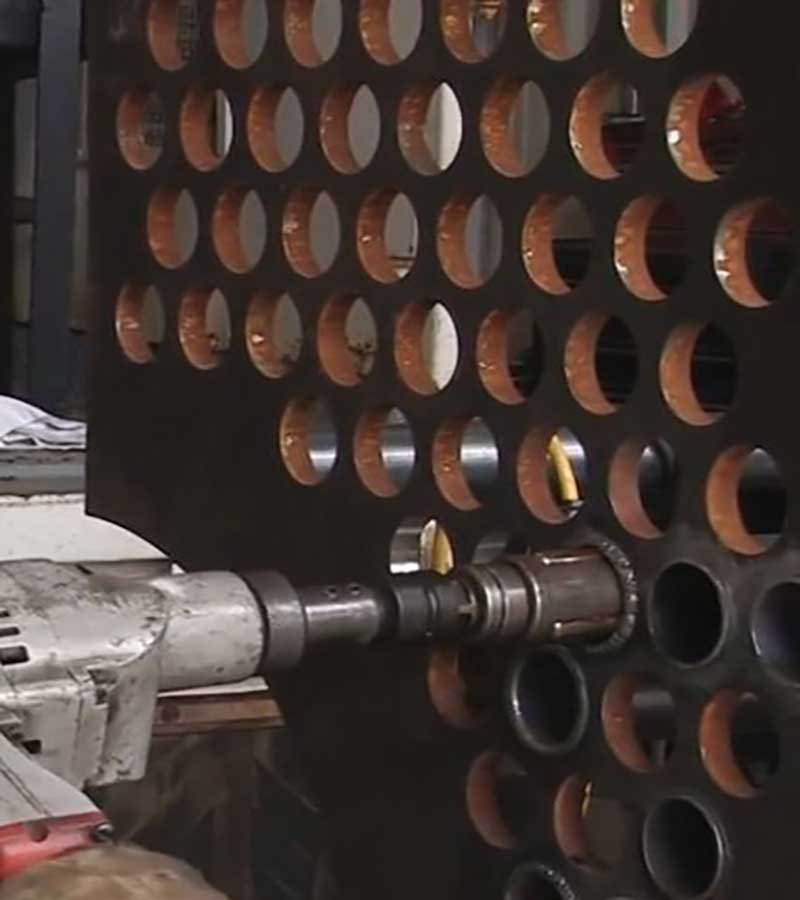

- برشکاری تمیز سوراخها:** همانطور که در تصویر محصول مشخص است، سوراخکاریها باید با فواصل مهندسیشده و کاملاً تمیز اجرا شوند. هرگونه تنش حرارتی ناشی از برشکاری غیر اصولی با هواگاز میتواند لبههای سوراخ را سخت و شکننده کند. به همین دلیل در ساخت این شبکه از تجهیزات پیشرفته مکانیکی استفاده شده است.
- انتخاب گرید نرمالایز (A516 Gr 70N): برای مخازنی که تحت نوسانات شدید دمایی قرار دارند، توصیه میشود از نسخه نرمالایز شده ورق آتشخوار اکسین استفاده شود تا چقرمگی ضربهای فولاد در بالاترین حد ممکن باشد.
عوامل مؤثر بر قیمت ورق آتشخوار ۲۰ میل شبکه بویلر
قیمت نهایی ورق شبکه دیگ بخار تحت تاثیر دو عامل اساسی تعیین میشود:
اولین فاکتور، قیمت روز ورق آتشخوار اکسین است. نوسانات بازار آهن، قیمت شمش فولادی، نرخ ارز و میزان عرضه کارخانه اکسین اهواز در بورس کالا مستقیماً روی قیمت خام ورق ۲۰ میل تاثیر میگذارند.
دومین فاکتور، هزینه خدمات کارگاهی است. ابعاد شبکه، تعداد سوراخها، قطر سوراخکاری و نوع فرآیند ماشینکاری (برش CNC یا دریل کاری رادیال) تعیینکننده بخش دوم هزینهها هستند. مجموعه ایران دمیر با حذف واسطهها، ورق خام را با کمترین قیمت بازار تامین کرده و خدمات مهندسی آن را با بالاترین دقت انجام میدهد.
سوالات متداول خریداران (FAQ)
۱. چرا برای ساخت شبکه دیگ بخار به جای ورقهای معمولی (مثل ST37) باید از ورق آتشخوار A516 استفاده کرد؟
ورقهای معمولی ساختمان نظیر ST37 در برابر حرارت مستقیم و فشارهای بالا دچار افت شدید خواص مکانیکی، خزش و در نهایت انفجار مخزن میشوند. ورق آتشخوار A516 گرید 70 به طور تخصصی برای تحمل دمای بالا و حفظ استحکام کششی در شرایط تحت فشار طراحی شده است.
۲. تفاوت ورق آتشخوار ۲۰ میل اکسین با نمونههای وارداتی (کرهای یا اوکراینی) در چیست؟
ورقهای ۲۰ میل تولید شده در شرکت فولاد اکسین اهواز از نظر کیفیت آلیاژی و استانداردهای متالورژیکی کاملاً با نمونههای مطرح خارجی رقابت میکنند. این ورقها به دلیل قیمت اقتصادیتر و در دسترس بودن، گزینهای به مراتب بهینهتر برای پروژههای داخلی به شمار میروند.
۳. آیا ایران دمیر برای ورق شبکه بویلر گواهینامه و تاییدیه کیفیت صادر میکند؟
بله. تمامی ورقهای آلیاژی عرضه شده در ایران دمیر همراه با پلاک کارخانه، MTC (گواهینامه فنی محصول) و در صورت نیاز مشتری، با تاییدیه تستهای غیرمخرب (تست UT) از آزمایشگاههای معتبر ارائه میشوند.
مشاوره تخصصی و استعلام قیمت روز در ایران دمیر
اگر برای پروژه ساخت بویلر، مبدل یا مخازن تحت فشار نیاز به ورق شبکه دیگ بخار با ورق آتشخوار ۲۰ میل اکسین دارید، همین حالا با کارشناسان فنی ایران دمیر تماس بگیرید تا علاوه بر دریافت آخرین قیمتهای بازار، از مشاوره رایگان انتخاب متریال و ابعاد بهرهمند شوید.
