ورق آتش خوار دیگ بخار(boiler piates)

اردیبهشت 9, 1405

ورق دیگ بخار

در دنیایی صنایع سنگین, دیگهای بخار قلب تپنده نیروگاها کارخانجات شیمیایی و صنایع غذایی هستند. اما این قلب تپنده تنها زمانی می تواند با قدرت و امنیت به کار خود ادامه دهد که بدنه آن از متریال بسیار خاصی ساخته شده باشد.ورق دیگ بخار یا همان بویلر های حراراتی فراتر از یک ورق فولادی معمولی هستند, این ورق ها محصولاتی مهندسی شدی هستند که برای تحمل فشار انفجاری , شوک حراراتی و خوردگی شیمیایی را تحمل کنند.

چرا نمی توان از ورق های معمولی برتای ساخته دیگ بخار استفاده کرد؟

استفاده از فولادهایی ساختمانی معمولی در ساخت مخازن تحت فشار , یک ریسکبزرگ و فاجعه بار است.

.ویژگی ورق های آتشخوار(ورق دیگ بخار)

1.مقاومت در برابر خزش

دردماهای بالا, فلزات تمایل به تغییر شکل تردیجی دارند. این ورق ها به گونه ای آلیاژدهی شده اند که در دماهای عملیاتی بالا پایداری ابعادی خود را حفظ کنند.

2.قابلیت جوشکاری بالا

ارآنجایی که دیگ بخار از قطعات مختلف جوش کاری شده تشکیل میشود.این ورق ها اتش خوار باید بدون ایجاد ترکهای ریز در ناحیه تحت تاثیر حرارت جوش شوند.

3.چقرمگی بالا

این ورق ها باید بتوانند ضربات و فشارهای ناگهانی را بدون ترک خوردن یا شکسنتی تحمل کنند

**انواع ورق های دیگ بخار

.ورق کربن منگنز(17mn4,p235GH)

پرکاربردترین نوع ورق آتشخوار در تولید دیگ بخار فشار متوسط هستند.منگنر باعت افزایش استحکام و بهبود خواص مکانیکی در دمابالای عملیاتی می شود.

.ورق های آلیاژی کم

برای تولید دیگ های با دمای بسیار بالا از ورق هایی که حاوی مقادیر مشخصی از کروم و مولیبدن هستند استفاده می شود. این عناصر باعث ایجاد لایه محافظ و مقاومت فوق العاده در برابر اکسیداسیون میگردد.

***مشخصات فنی ورق دیگ بخار( ورق آتشخوار)

برای خرید ورق دیگ بخار, مهندسین پروژه ها بر اساس استانداردهای زیر تصمیم می گیرند. ما در فروشگاه ایران دمیر تمام محصولات خود را مطابق با این استانداردها تامین میکنیم:

.1 مقاومت کششی بالا و پایداری در دمای تحمل فشار داخلی بخار

2.حد تسلیم, مشخص و قابل پیش بینی جلوگیری از تغییر شکل داِمی

3.در صد کربن, باعث افزایش قابلیت جوشکاری

4.ساختار کریستالی, بهبود چقرمگی واستحکام

استانداردهای رایج ورق آتشخوار

1)استاندارد آلمان DIN.P1235Gh 17 MN4:

2)استاندارد آمریکا: A516 GR70 ASTM

3)استاندارد اروپا: EN

***نکات حیاتی در هنگام خرید و بازرسی ورق دیگ بخار

بررسی سرتیفیکیت: هر ورق آتشخوار باید دارایی آنالیز شیمیایی و نتایج تستهای مکانیکی باشد
تست غیره مخرب: اطمینان حاصل کنید ورق از نظر عیوب سطحی مانند لایه لایه شدن تست شده اند.
روش نگهداری: ورق های دیگ بخار نباید در معرض رطوبت شدید یا ضربات مکانیکی قرار بگیرند تا خواص متالوژی ان ها تغییر نکند.

***ورق دیگ بخار فولاد مبارکه

برای ساخته و تولید دیگ های بخار و برای پروژهای که با سیالات تحت فشار در دمای بالا سر و کار دارند, ورق آتشخوار مبارکه انتخاب مطمِنی است. ورق اتشخوار با برخورداری از آلیاژ شیمیایی دقیق و استانداردهای متالوژیکی مورد نیازبرای مخازنتحت فشار , به خوبی در برابر خزش و تغییر شکل های حراراتی مقومت میکند.

***ابعاد ورق فولاد مبارکه

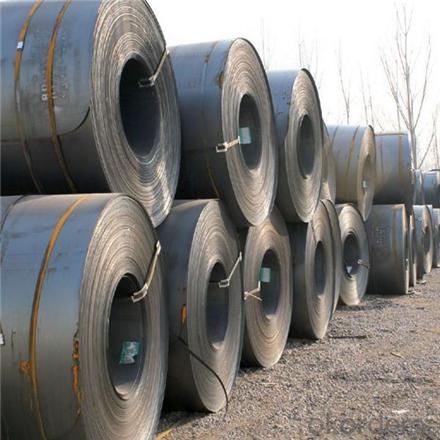

ورق اتشخوار مبارکه ب صورت رول و شیت عرض میگردد.

عرض ورق های فولاد مبارکه 1.5 متر, به طول 6 متر در بازار موجود می باشد.

ورق های که به صورت رول عرضه میگردد. عرض ورق 1.5 متر بود و بستگی به ضخامت ورق , بصورت رول شده تحویل مشتری میگردد.

**ضخامت ورق دیگ بخار اصفهان

ورق اتشخوار در ضخامت های زیر تولید شده است:

1)ورقA516 4 اتشخوار

2)ورقَA516 6میل اتشخوار

3)ورقَA516 8 میل اتشخوار

4)ورقA516 10 میل اتشخوار

5)ورق12 A516 میل اتشخوار

6) ورق15 میل اتشخوار

*** استاندارد ورق دیگ بخار اصفهان

1)طبق استاندارد A516 GR70

2)طبق استاندارد A516 GR60

3)طبق استاندارد 17MN4

***وزن ورق دیگ بخار اصفهان

وزن ورق اتشخوار مبارکه بستگی به طول وعرض و ضخامت ورق دارد:

*وزن ورق 4 میل اتشخوار 285 کیلو

*وزن ورق 6 میل اتشخوار 430 کیلو

*وزن ورق 8میل اتشخوار 570 کیلو

*ورن ورق10 میل اتشخوار 720 کیلو

*وزن ورق12 میل اتشخوار 870کیلو

*وزن ورق 15 میل اتش خوار1080 کیلو

*ورق دیگ بخار 17MN4

یکی از پر کاربردترین ورق های فولادی در صنایع حرارتی و مخازن تحت فشار است که ب دلیل آلیاژ خاص خود در برابر دما و فشار بالا بسیار مقاوم است.

ورق 17mn4 یکی از اصلی ترین متریال ها در ساخت و تولید دیگ های بخار و مبدل های حرارتی است.این ورق به دلیل مقاومت کششی بالا و پایداری در دماهای عملیاتی زیاد, اتخاب اول تولید کنندگان صنعتی است.
